您的当前位置: 主页 > 破碎设备 >颚式破碎机

颚式破碎机

【进料粒度】:120-1500mm

【生产能力】:1-2200t/h

【应用范围】:冶金、化工、建材、电力、交通等工业部门。

【产品介绍】:颚式破碎机是矿山破碎生产中常见的破碎设备,因其结构简单、工作可靠深受广大客户好评,我公司生产的颚式破碎机最高抗压强度为320MPa。 能满足多种物料的破碎加工处理,同时提供多种型号供您选择。

7×24小时免费咨询:0379-673 99999

中德重工生产的颚式破碎机系列产品具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。故该系更破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料。

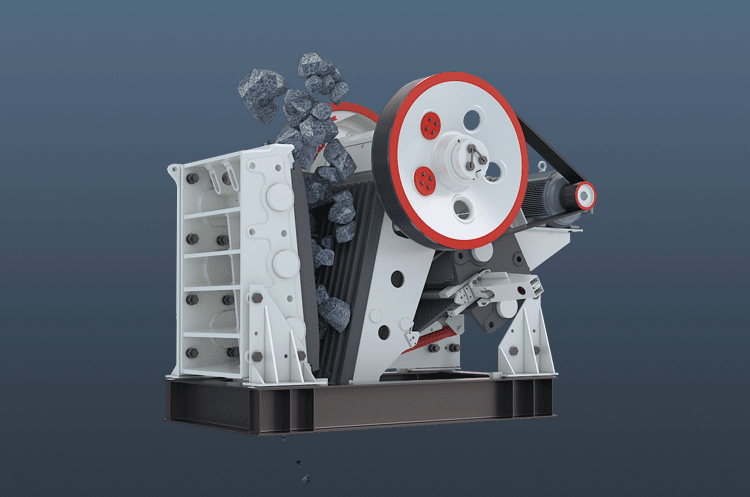

颚式破碎机主要由固定颚板、活动颚板、机架、上下护板、调整座、动颚拉杆等组成。很好的了解颚式破碎机的内部结构能对颚式破碎机使用过程中和出现问题时能起到很好的帮助作用。

颚式破碎机

颚式破碎机

颚式破碎机用途和使用范围

1、该系列破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。

2、该系列破碎机最适宜于破碎抗压强度不高于300MPa(兆帕)的各种软硬矿石,被破碎物料的最大块度不得大于技术参数表所规定。

颚式破碎机

性能特点

超凡的可靠性
采用先进的制造工艺,选用最高端的制作材料,如:动颚总成采用高质量的铸钢件构成,重型偏心 轴采用锻坯加工,使设备具有超凡的可靠性,经久 耐用。
更高的强度
采用有限元分析技术,整体铸钢轴承座保证与机架的完全配合,大大增强了轴承座的径向强度,使设备具有更高的强度。
调整安全快捷
破碎腔采用对称"V"形结构,排料口采用楔块调整装置,该装置比老式的垫片调整更简单、安全和快捷。
承载能力更强
选用轴承规格更大、承载能力更高。所有JC系列鄂式破碎机都装有较其它同样规格破碎机更大更耐用的偏心轴轴承,其更高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长。

工作原理

该系列破碎机工作方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。

技术参数

型号给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250150×25012510-401-32505.50.8720×660×850
PE-200×300200×30018015-502-62607.51.2910×750×990
PE-200×350200×35018018-703-10260111.51000×870×990
PE-250×400250×40021020-605-20300152.81300×1090×1270
PE-400×600400×60034040-10016-602753071730×1730×1630
PE-500×750500×75042550-10040-11027555121980×2080×1870
PE-600×750600×750500150-20080-2402755515.82070×2000×1920
PE-600×900600×90050065-16050-18025055172190×2206×2300
PE-750×1060750×106063080-140110-320250110292660×2430×2800
PE-800×1060800×1060640130-190130-33025011029.82710×2430×2800
PE-830×1060830×1060650160-220150-33625011030.72740×2430×2800
PE-870×1060870×1060660200-260190-33625011031.52810×2430×2800
PE-900×1060900×1060685230-290230-390250110332870×2420×2940
PE-900×1200900×120075095-165220-450200110523380×2870×3330
PE-1000×12001000×1200850195-265315-500200110553480×2876×3330
PE-1200×15001200×15001020150-350400-800180160-220100.94200×3300×3500
PE-1500×18001500×18001200220-350500-1000180280-3551225160×3660×4248
PE-1600×21001600×21001500300-4001300-2200160350-380150.66210×4013×4716
PEX-150×750150×75012018-488-25320153.81200×1530×1060
PEX-250×750250×75021025-6013-35330305.51380×1750×1540
PEX-250×1000250×100021025-6016-523303071560×1950×1390
PEX-250×1200250×120021025-6020-61330379.72140×1660×1500
PEX-300×1300300×130025020-9016-1053005515.62720×1950×1600

解决方案

浙江800吨玄武岩破碎生产线

处理物料:玄武岩

处理能力:230t/h

浙江800吨玄武岩破碎生产线

福建日产2000吨花岗岩生产现场

处理物料:花岗岩

处理能力:2000t/d

福建日产2000吨花岗岩生产现场
