您的当前位置: 主页 > 建材设备 >水泥回转窑

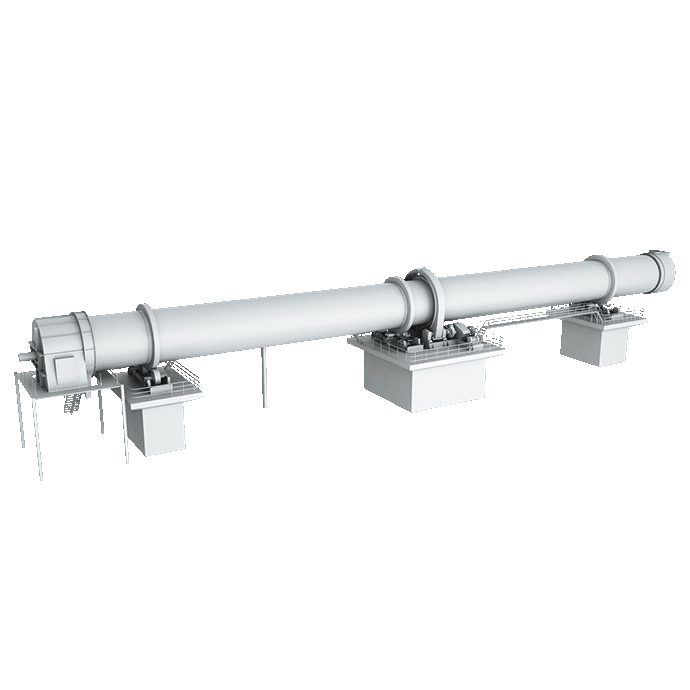

水泥回转窑

【窑体转速】:0.25-5r/min

【生产能力】:180-10000t/d

【应用范围】:水泥回转窑是水泥熟料干法和湿法生产线的主要设备,广泛用于冶金、化工、建筑耐火材料、环保等工业。

【产品介绍】:水泥回转窑是水泥熟料干法和湿法生产线的主要设备,主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。结构坚固、运转平稳、出窑产品质量高,并可为用户提供先进的高效立筒预热器、五级旋风预热器。

7×24小时免费咨询:0379-673 99999

回转窑是指旋转煅烧窑(俗称旋窑),属于建材设备类。回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。

水泥回转窑

组成结构

水泥回转窑是水泥熟料干法和湿法生产线的主要设备。回转窑广泛用于冶金、化工、建筑耐火材料、环保等工业。该回转窑由筒体,支承装置,带挡轮支承装置,传动装置,活动窑头,窑尾密封装置,喷煤管装置等部件组成。回转窑的窑体与水平呈一定的倾斜,整个窑体由托轮装置支承,并有控制窑体上下窜动的挡轮装置,传动系统除设置主传动外,还设置了在主电源中源断时仍能使窑体转动,防止窑体弯曲变形的辅助传动装置,窑头、窑尾密封装置采用了先进的技术,保证了密封的可靠性。

水泥回转窑

产品特点

我厂生产的回转窑结构坚固、运转平稳、出窑产品质量高,并可为用户提供先进的高效立筒预热器、五级旋风预热器。

水泥回转窑

产品用途

回转窑除锻烧水泥熟料外,还用来锻烧粘土、石灰石和进行矿渣烘干等;耐火材料生产中,采用回转窑锻烧原料,使其尺寸稳定、强度增加,再加工成型。有色和黑色冶金中,铁、铝、铜、锌、锡、镍、钨、铬、锉等金属以回转窑为冶炼设备,对矿石、精矿、中间物等进行烧结、焙烧。如:铝生产中用它将氢氧化铝焙烧成氧化铝;炼铁中用它生产供高炉炼铁的球团矿;国外的“SL/RN法”、“Krupp法”用它对铁矿石进行直接还原;氯化挥发焙烧法采用它提取锡和铅等。选矿过程中,用回转窑对贫铁矿进行磁化焙烧,使矿石原来的弱磁性改变为强磁性,以利于磁选。化学工业中,用回转窑生产苏打,锻烧磷肥、硫化钡等。该法具有能耗低、用电少、不用硫酸和可利用中低品位磷矿的优点,很快得到推广。

此外,在环保方面,利用水泥窑焚烧危险废物、垃圾,这不仅使废物减量化、无害化,而且将废物作为燃料利用,节省煤粉,做到废物的资源化。

水泥回转窑

性能特点

窑速加大
水泥回转窑由筒体、支承装置、带挡轮支承装置、传动装置、活动窑头、窑尾密封装置、喷煤管装置等部件组成
高速旋转,高效节能
窑体与水平呈一定的倾斜,整个窑体由托轮装置支承,并有控制窑体上下窜动的挡轮装置,传动系统除设置主传动外,还设置了在主电源中源断时仍能使窑体转动
环保 资源化
防止窑体弯曲变形的辅助传动装置,窑头、窑尾密封装置采用了先进的技术,保证了密封的可靠性
结构坚固 运转平稳
中德重工生产的水泥回转窑结构坚固、运转平稳、出窑产品质量高,并可为用户提供先进的高效立筒预热器、五级旋风预热器。

工作原理

水泥回转窑正常运转时,由主传动电动机经主减速器向该开式齿轮装置传递动力,驱动回转窑。物料从窑尾(筒体的高端)进入窑内煅烧。由于筒体的倾斜和缓慢的回转作用,物料既沿圆周方向翻滚又沿轴向(从高端向低端)移动 ,生成熟料经窑头罩进入冷却机冷却。燃料由窑头喷入窑内,燃烧产生的废气与物料进行交换后,由窑尾导出。

技术参数

产品规格(m) 窑体尺寸 产量(t/d) 转速(r/min) 电机功率(kw) 总重量(t) 备注
直径(m) 长度(m) 斜度(%)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37 ----
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ----
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 210.94 ----
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 3.5 800 0.3-2 100 310
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 余热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 max5 950x2 1659 预热分解窑

解决方案

山东400吨活性石灰生产现场

处理物料:石灰石

处理能力:400t/h

山东400吨活性石灰生产现场

广西玉林年产100万吨水泥生产现场

处理物料:石灰石、粘土、铁矿石

处理能力:3200t/d

广西玉林年产100万吨水泥生产现场
