您的当前位置: 主页 > 破碎设备 >锤式破碎机

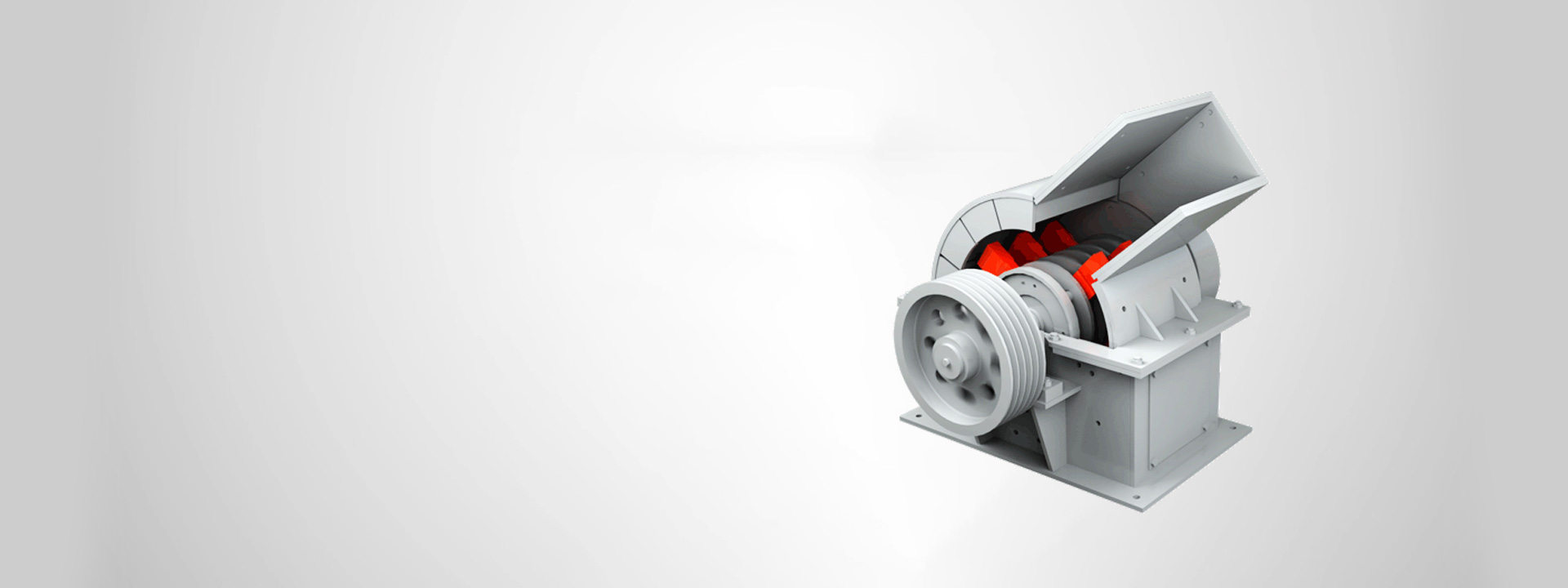

锤式破碎机

【给料粒度】:350mm

【生产能力】:5-150m³/h

【应用范围】:锤式破碎机用于破碎各种中硬且磨蚀性弱的物料,其物料的抗压强度不超过100MPa,含水率小于15%。

【产品介绍】:锤式破碎机可分为单转子(单轴式)和双转子(双轴式)两种。单转子又可分为不可逆式和可逆式两种。若按锤子排数多少分,又可分为单排式和多排式。

7×24小时免费咨询:0379-673 99999

锤式破碎机介绍

锤式破碎机是一种带有环锤的冲击转子式破碎机。不仅能随转子旋转,还能饶锤销轴自转。物料进入破碎机后,在破碎腔内受到随转子高速旋转的环锤的冲击而破碎,被破碎的物料同时从环锤处获得动能,高速度地冲向破碎板 , 受到二次破碎,然后落到筛板上, 受锤的剪切、挤压、研磨以及物料与物料之间的相互碰撞作用,物料得到进一步的破碎,并通过筛孔排出机外。不能破碎的杂物则由锤推入金属收集器,由操作人员定期清除。

锤式破碎机

锤式破碎机用途

锤式破碎机用于破碎各种中硬且磨蚀性弱的物料。其物料的抗压强度不超过100MPa,含水率小于15%。被破碎物料为煤、盐、白堊、石膏、砖瓦、石灰石等。还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料 以 回收石棉纤维等等。



锤式破碎机

锤式破碎机结构

锤式破碎机的主要工作部件为带有锤子(又称锤头)的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级 通过筛板排出,大于筛孔尺寸的粗粒级 阻留在筛板上继续受到锤子的打击和研磨, 最后通过筛板排出机外。出料粒度的调节,是通过更换不同规格的筛板来实现的。转子与筛板之间的间隙,可根据需要通过调节机构进行调节。

锤式破碎机

锤式破碎机分类

锤式破碎机目前分重型及轻型两种,环锤式碎煤机(轻型环锤式破碎机)适用于莫氏 硬度二级物料的破碎,使用碎煤环锤。环锤式碎石机(重型环锤式破碎机)适用于莫氏硬度五级以下的脆性物料的破碎,使用碎石环锤。碎石环锤质量大于碎煤环锤的质量,从而提高环锤的冲击力,达到破碎矿石的目的。

性能特点

具有耐磨
工作锤头,采用新工艺铸造,具有耐磨、耐冲击的特点。
调节方便
破碎比大,一般为10-25,高者达50。可据客户要求,调节需要的粒度。
结构紧凑 易损件少
锤破机体结构密封,解决了破碎车间的粉尘污染和机体漏灰问题。整体设计造型美观、结构紧凑、易损件少、维修方便等优点,是升级换代产品。
生产效率高
破碎设备自动化程度高,破碎比大,生产效率高,经过破碎的产品呈立方体状,针片状含量低,无内裂缝,搞压强度高。4、锤头采用新工艺铸造,具有较高的耐磨、耐冲击性。



工作原理

电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板,粉碎物料小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨, 最后通过筛板排出机外。

技术参数

型号规格 给料粒度
(mm)
出料粒度
(mm)
生产能力
(m³/h)
电机功率(kw) 总重量(t) 外形尺寸
(长×宽×高)(mm)
PCΦ400×300 ≤200 ≤25 5-10 11 0.8 900×670×860
PCΦ600×400 ≤250 ≤30 10-22 22 2.26 1200×1050×1200
PCΦ800×600 ≤250 ≤35 18-40 55 4.8 1310×1180×1310
PCΦ1000×800 ≤350 ≤35 25-50 75 5.9 1600×1390×1575
PCΦ1000×1000 ≤350 ≤35 30-55 90 8 1800×1590×1775
PCΦ1200×1200 ≤350 ≤35 50-80 132-160 19.2 2060×1600×1890
PCΦ1400×1400 ≤350 ≤35 50-100 280 32 2365×1870×2220
PCΦ1600×1600 ≤350 ≤35 100-150 480 37.5 3050×2850×2800
