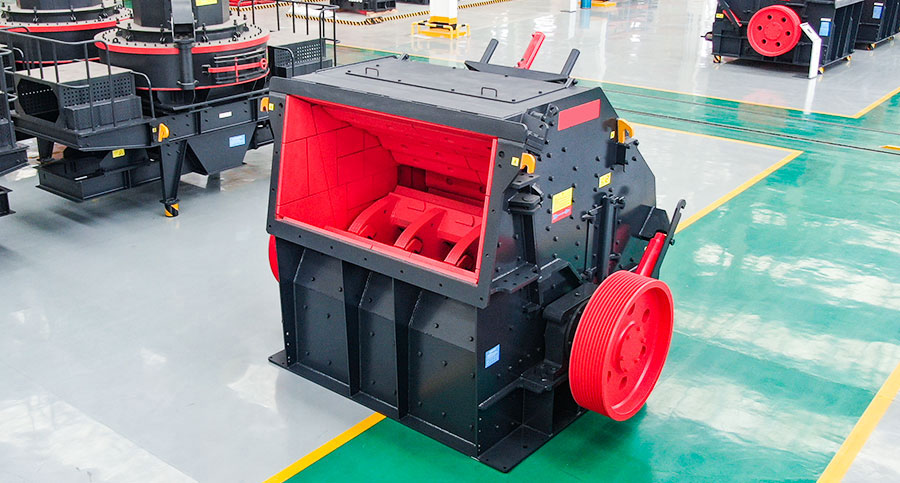

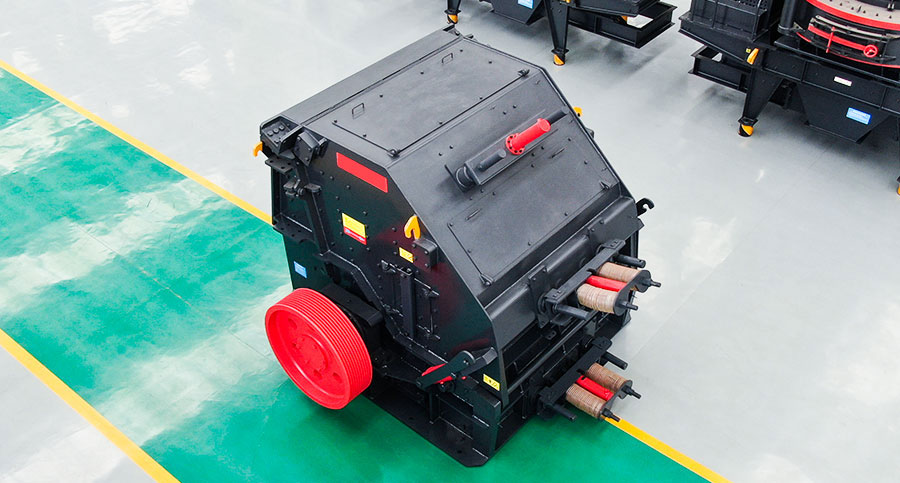

反击式破碎机

【进料粒度】:300-700mm

【生产能力】:30-550t/h

【应用范围】:反击式破碎机广泛应用于建材、矿石破碎、铁路、高速公路、能源,交通、能源、水泥、矿山、化工等行业中用来中细碎物料。 其排料粒度大小可以调节,破碎规格多样化。

【产品介绍】:反击式破碎机能处理边长100-500毫米以下物料,具抗压强最高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点。

7×24小时免费咨询:0379-673 99999

反击式破碎机的用途

中德系列反击式破碎机能处理边长100~500毫米以下物料,其抗压强度最高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点,适用于破碎中硬物料,如水泥厂的石灰石破碎,具有生产能力大,出料粒度小的优点。

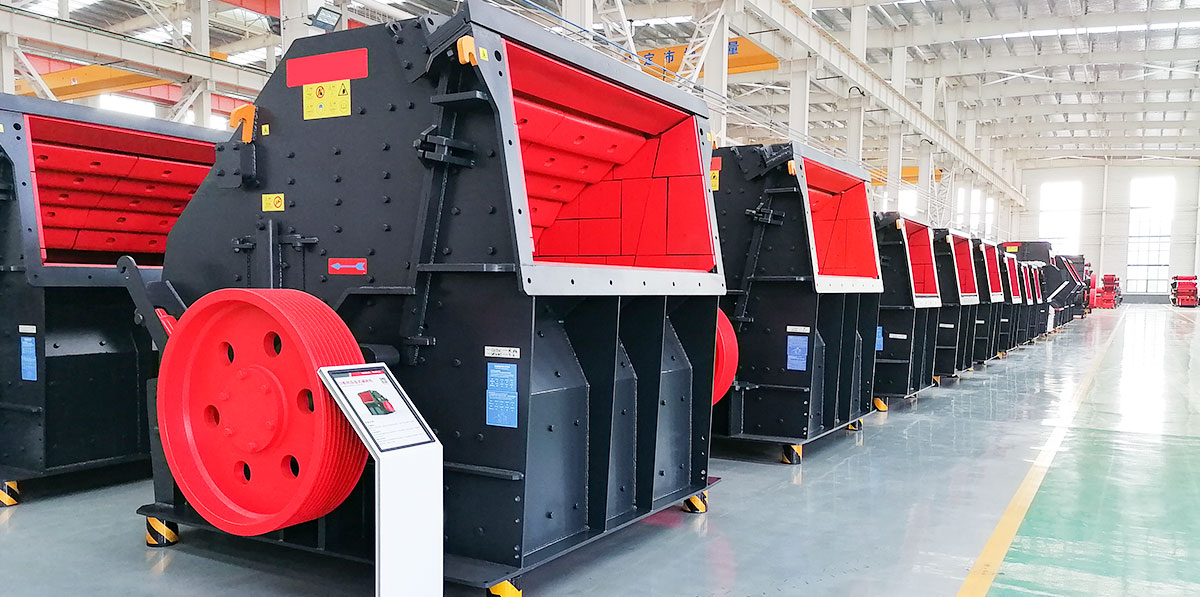

反击式破碎机

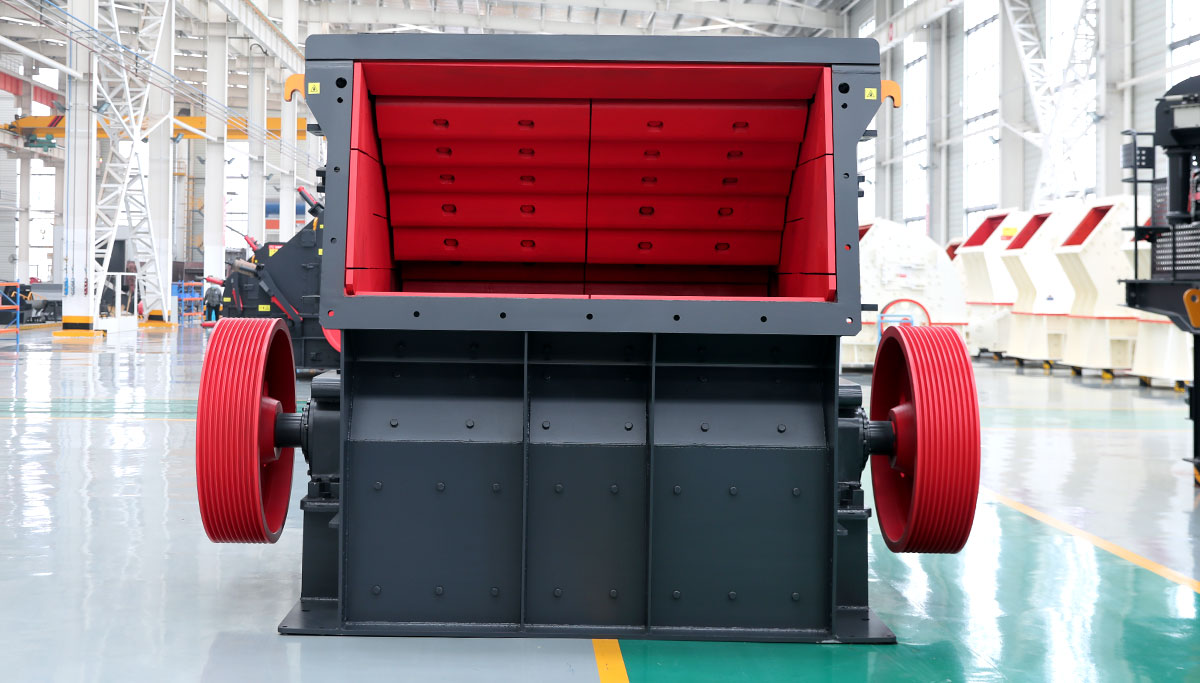

反击式破碎机

反击式破碎机的安装与调试

安装:按本机适用范围选择安装位置,同时保证有足够的检修空间。

调试:

1、转子在出厂前已经通过平衡处理,用户一般不需要再作平衡试验,在更换锤头及转子部件时,应作平衡配置。

2、主机安装应调平衡,主轴水平度误差小于1mm/m,主从动轮在同一平面内,调整皮带松紧适度,固定电动机。

3、检查各部件安装位置是否移动、变形、锁紧所有螺栓,检查密封是否良好。

4、检查电器箱接线及紧固情况,调整延时继电器及过载保护器,接通电路,试验电机转向,选择合适规格的保险丝。

5、检查液压系统动作是否可靠,有无渗漏现象。

6、清除反击式破碎机内异物,用手搬动转子,检查有无磨擦、碰撞。

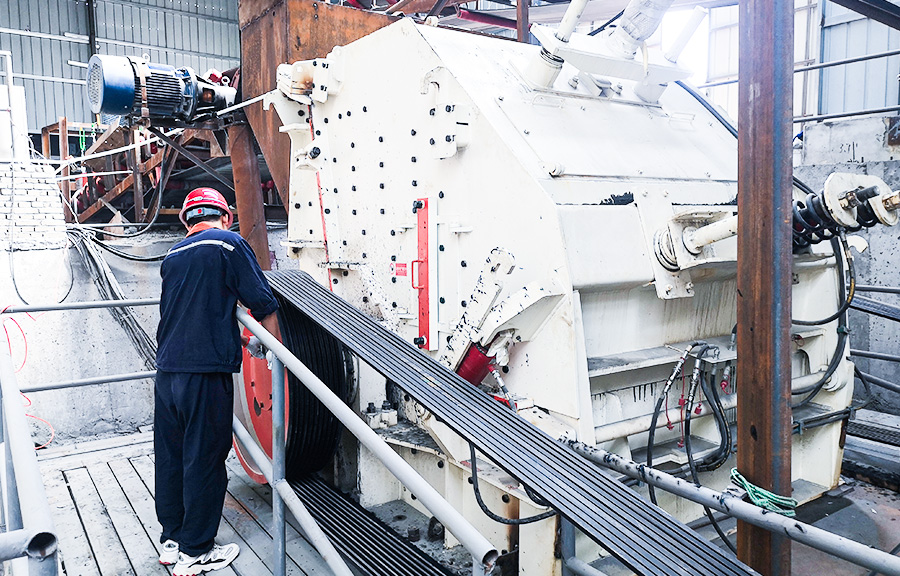

反击式破碎机

性能特点

进工艺,优化设计
采用先进的制造工艺,选用最高端的制作材料。重型化的转子设计,严格的检测分析技术,确保了高质量的转子。破碎比可达40,简化破碎流程,降低生产费用。
更高的强度
采用有限元分析技术,整体铸钢轴承座保证与机架的完全配合,大大增强了轴承座的径向强度,使设备具有更高的强度。
独特结构,稳定可靠
轴承座采用整体式铸钢结构,运行更加稳健安全。选用更大的轴承规格,承载能力更高。独特的板锤固定装置,可靠性更高。破碎功能全、生产率高、综合效益高。
选择性破碎作用
具有选择性破碎作用,并且破碎产品的粒度较均匀,形状多数为立方体石子。对于桥梁建造、高速筑路、码头、机场的建造有广泛的应用。

工作原理

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。机器工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。 石料由机器上部直接落入高速旋转的转盘;在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎,从下部直通排出。形成闭路多次循环,由筛分设备控制达到所要求的粒度。

技术参数

型号规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
生产能力
(t/h)
功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PF-1007Φ1000×700400×73030030-7037-45122330×1660×2300
PF-1010Φ1000×1050400×108035050-9045-55152370×1700×2390
PF-1210Φ1250×1050400×108035070-13011017.72680×2160×2800
PF-1214Φ1250×1400400×1430350100-18013222.42650×2460×2800
PF-1315Φ1320×1500860×1520500130-250220273180×2720×2620
PF-1520Φ1500×2000830×2040700300-550315-40050.63959×3564×3330
PF-1820Φ1800×20001260×2040800600-800630-71083.214400×3866×4009

解决方案

河南300吨机制砂生产线案例分析

处理物料:岩石

处理能力:300t/h

河南300吨机制砂生产线案例分析

天津建筑垃圾处理生产线

处理物料:建筑垃圾

处理能力:230t/h

天津建筑垃圾处理生产线
