三回程烘干机 免费咨询热线:0379-6739 9999

三回程烘干机

【生产能力】:1.9-76t/h

【筒体容积】:9.0-285m3

【电机功率】:7.5-160kw

【适用范围】:主要用于烘干一定湿度范围内颗粒物料,如干粉砂浆行业所用的黄砂、铸造行业用的各种规格型砂,建材水泥行业用的高炉矿渣等。

60S人工响应 30Min内给予技术答复 24Hour免费提供方案
客服

设备简介

三回程烘干机是由三个同心的直径不同的圆筒嵌套在一起的,而不是环环相扣,与一般的烘干机相比,这种特殊的结构形式决定其产量的大小,所以这种新型烘干机也叫三回程烘干机。高效组合式三筒烘干机具有结构紧凑,占地面积少,是相同产量单筒烘干占地面积的地二分之一,工作可靠,能耗低,热效率高,物料烘干效果好,容易实现自动化控制,操作人员少。根据不同行业对烘干后物料终水份要求,经过三筒烘干机烘干后的物料含水量可以达到1—0.5%以下。

常见故障解决

1.烘干后的物料水分大于规定值。应该加大或减少烘干机热量,控制好烘干温度。
2.回转筒振动。可能是拖轮装置与底座连接被破坏,可以校正紧固连接部位,使其处于正确位置即可。
3.大齿轮与小齿轮的啮合间隙被破坏。可能是拖轮、挡轮或者小齿轮磨损,解决方法是根据磨损情况进行车削或更换,也可以反面安装或成对更新。

工作原理

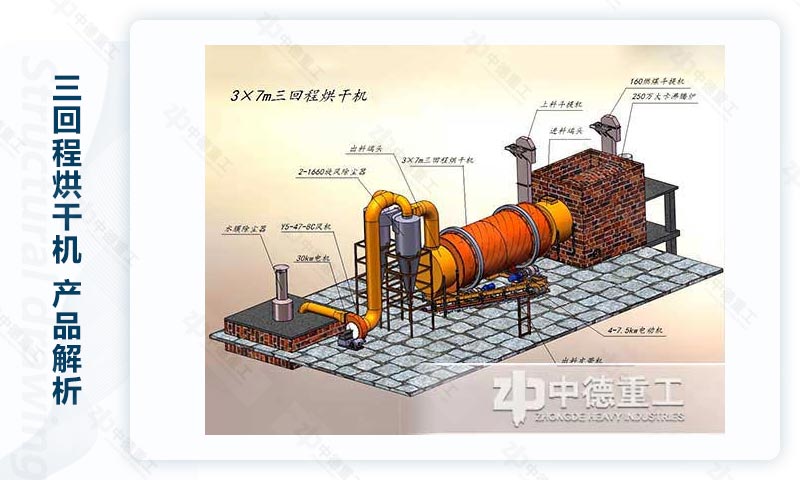

物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成干燥目的。

突出优势

  • 01占地面积小

    三回程烘干机是将三个筒套在一起的,沙子在筒内来回运动,而长筒烘干机只有一个较长的滚筒。相比之下,三筒烘干机占地面积小,对安装场地要求少。

  • 02热能利用好

    该设备可以将热能利用三次,三层滚筒对整个设备起到保温作用,解决了大家所担心的能源利用效率的问题和热能利用问题。

  • 03热源选择较多

    三回程烘干机在热源选择方面有多种选择如天然气和电加热,解决部分地区无法燃烧煤炭的问题,也可以起到保护环境的作用。

  • 04烘干程序少

    三回程烘干机的出料温度基本低于60度,可直接进料库,无需进冷却机进行冷却,节省了工序生产成本。

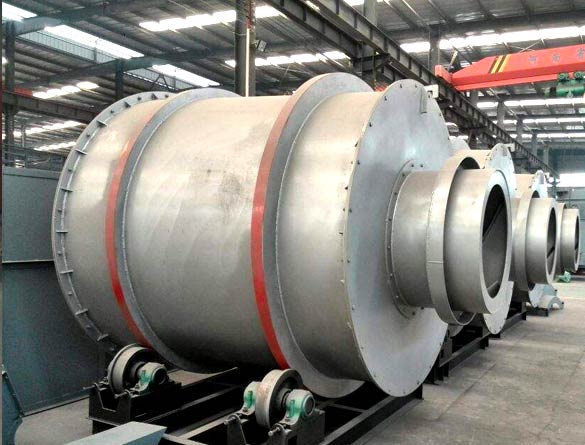

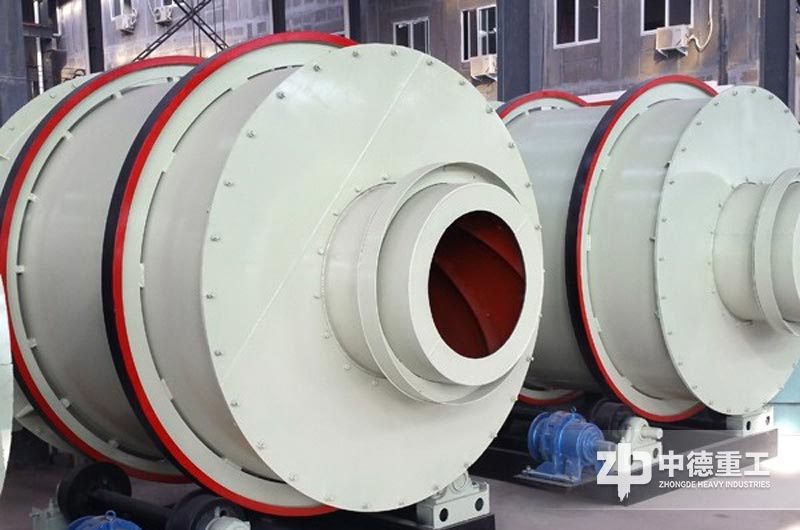

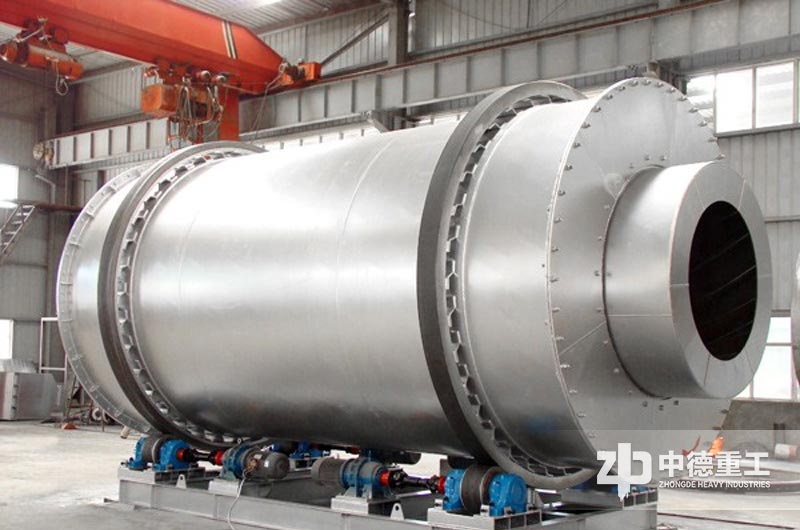

产品图片集

技术参数

型号 Φ2.5×7m Φ2.7×7m Φ3.0×7.0m Φ3.2×7.0m Φ3.6×8m
直径(m) 2.5 2.7 3.0 3.2 3.6
长度(m) 7 7 7.0 7.0 8
容积( m³ ) 16.63 16.63 52.678 52.678 81.38
转速(rpm) 4-10 4-10 4 -10 4 -10 4 -10
最大水分(%) 10-12 10-12 10-12 10-12 10-12
处理后水分(%) 1 1 1 1 1
沙子最大水分(%) 8-10 8-10 8-10 8-10 8-10
沙子最终水分(%) 0.5-1 0.5-1 0.5-1 0.5-1 0.5-1
最高温度(℃) 700-750℃ 700-750℃ 700-750℃ 700-750℃ 700-750℃
生产能力(T/h) 黄沙25-30
矿渣20-25
黄沙30-35
矿渣25-30
黄沙35-40
矿渣30-35
黄沙45-50
矿渣35-40
黄沙65-70
矿渣60-65
电机 Y2-132m-4E Y2-132m-4E Y2-160m-4 Y2-160m-4 Y2-160m-4
电机功率(kw) 7.5×2 11×2 7.5×4 7.5×4 15×4
减速机类型 XWD7-23-11W XWD7-23-11W XWD6-23-7.5KW XWD6-23-7.5KW XWD8-23-15KW
减速器传动比 29 29 29 29 29
