水泥磨

6.5-135(t/h)
生产能力
245-4200(kw)
电机功率
43.8-485(t)
总重量

产品介绍

PRODUCT DETAILS

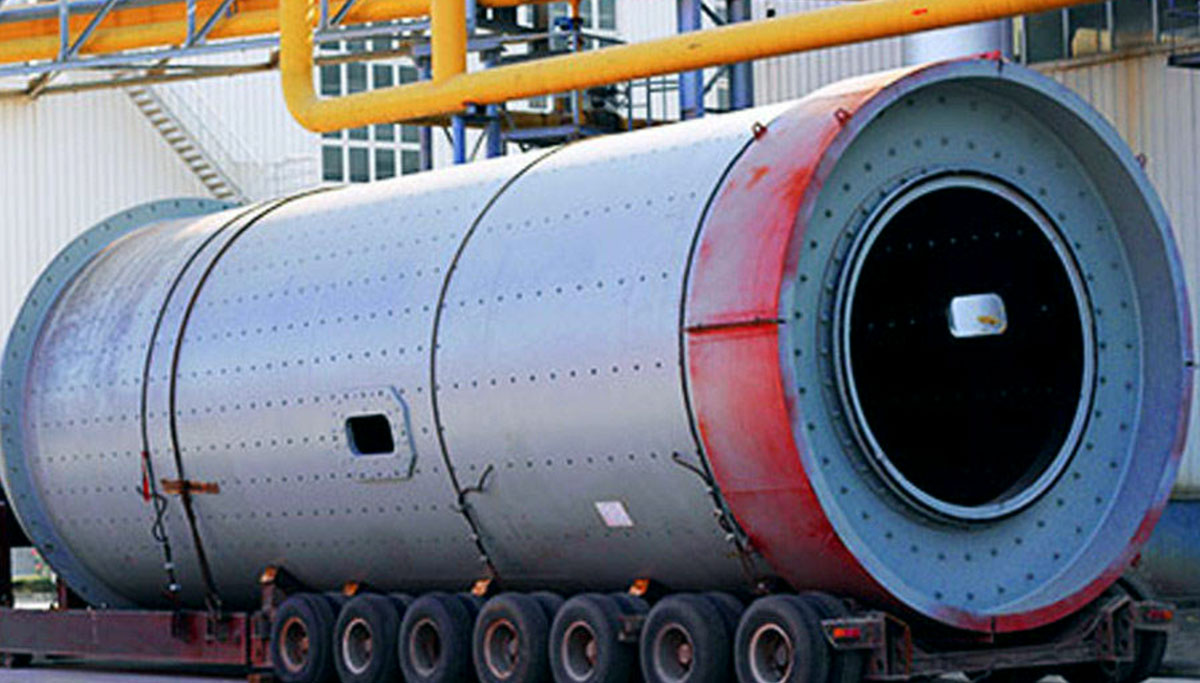

水泥磨是水泥熟料经系统配料预粉碎之后，进行再次粉磨的关键设备。水泥磨主要应用于水泥硅酸盐制品生产行业。我公司经过在长期设计、生产过程中的探索和总结，已经形成了不同规格、满足不同细度要求的系列化产品。尤其水泥的粉磨方面较为突出。我公司针对不同规格型号的水泥磨采用适合的传动方式，主要有边缘传动和中心传动两种方式。筒体内部采用新型分级衬板与标准阶梯衬板等规格，增加了物料研磨表面积，分级效果更好，后期维护及更换更加简单。新型隔仓结构采用了可调扬料板与固定扬料板，易于安装及维护。

突出优势

Outstanding Advantages

结构简单，操作可靠
磨内有衬板和平板灯结构简单，操作可靠
节能耐用
轴瓦改进轴承磨，节能效果好、耐用性强、研磨花钱少、成品率高
产量大
磨机产量比一般磨机可提高15-20%，电耗降低约10%，此外，成品温度可降低20-40°C
除尘好，寿命长
磨机的除尘性能好，污染少，使生产环保达标；技术的更新与研发，延长了易损件的使用寿命，容易保养与维修

工作原理

working principle

磨机筒体被传动装置带动回转时，研磨体由于惯性离心力的作用，贴附在磨机筒体内壁的衬板面上与之一起回转，被带到一定高度后，借重力作用自由落下，此时研磨体将筒体内物料击碎，同时研磨体在回转的磨机内有上升、下落的循环运动，产生滑动和滚动，致使研磨体、衬板和被磨物料之间发生研磨作用使物料磨细。

技术参数

Technical parameters

产品规格(m)	磨机形式	传动形式	减速机		电机功率(kw)	生产能力(t/h)	总重量(t)
产品规格(m)	磨机形式	传动形式	型号	速比	电机功率(kw)	生产能力(t/h)	总重量(t)
φ1.83×7	开流	边缘	ZD60	4.5	245	6.5-8	43.8
φ2.2×7.5	开流	边缘	ZD70	5	380	8-10	64.8
φ2.2×11	开流	边缘	D110	35.5	630	12-13	104.6
φ2.2×13	开流	边缘	D110	35.5	630	16-18	114
φ2.4×13	开流	边缘	D110	35.5	800	20-23	130.6
φ2.6×13	开流	边缘	MFY100	19.5	1000	28-32	158
φ3×9	圈流	边缘	D125	41.2	1000	28-36.5	167
φ3×11	圈流	边缘	D140	42.8	1250	36-47	180
φ3.2×13	开流	边缘	D140	36.5	1600	45-50	225
φ3.5×13	圈流	边缘	JDX1000	5.84	2000	60-65	275
φ3.8×13	开流	中心	MFY250	16.5	2500	60-62	320
φ4.2×13	开流	中心	JQS3550	15.6	3530	85-87	380
φ4.6×14	圈流	中心	JSI160-C	14.6	4200	120-135	485

产品规格(m)	磨机形式	生产能力(t/h)
φ1.83×7	开流	6.5-8
φ2.2×7.5	开流	8-10
φ2.2×11	开流	12-13
φ2.2×13	开流	16-18
φ2.4×13	开流	20-23
φ2.6×13	开流	28-32
φ3×9	圈流	28-36.5
φ3×11	圈流	36-47
φ3.2×13	开流	45-50
φ3.5×13	圈流	60-65
φ3.8×13	开流	60-62
φ4.2×13	开流	85-87
φ4.6×14	圈流	120-135
