SC(S)系列单缸液压圆锥破碎机,采用先进的破碎技术研发而成,集机械、液压、电气和智能控制、互联网控制系统等技术于一体。全新破碎机结构、优化的层压式破碎腔型和智能自动化控制系统及创新的互联网控制系统,使SC(S)系列单缸液压圆锥破碎机拥有传统圆锥破碎机不具备的性能特点。可以广泛地应用于中碎,细碎及超细碎作业当中。
保质保量完成生产任务
及时交付给客户
快速安装调试至稳定投产
结构简单,可靠性强,易于维护,运行成本低,生产能力大,破碎效率高,能耗低
恒腔型的设计理念,使衬板使用寿命延长,轧臼壁不需填料,更换快捷方便
PLC+触摸屏的全自动控制系统确保设备安全运行

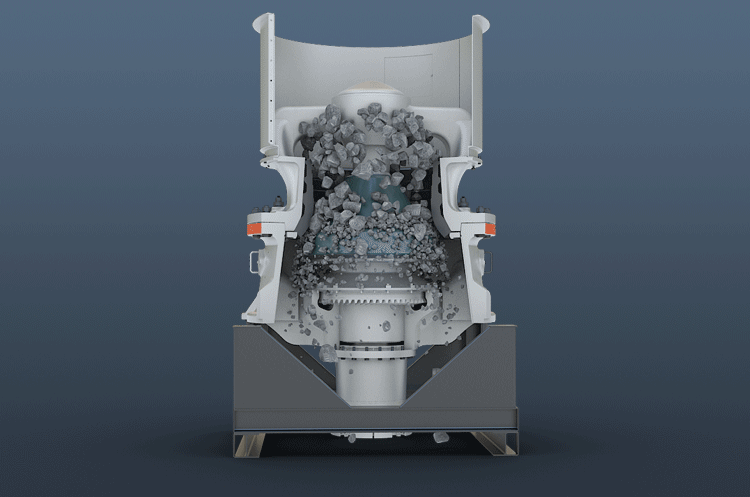

单缸圆锥破碎机工作时:电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。
SC单缸圆锥破中碎系列技术参数:
型号 | 腔型 | 给料口尺寸 (mm) | 最大进料尺寸 (mm) | 最小排料口尺寸 (mm) | 电机功率 (kw) | 处理能力(t/h) |
SC100S | C1 | 250 | 200 | 22 | 90 | 85-170 |
C2 | 200 | 160 | 19 | 70-130 | ||
SC160S | C1 | 360 | 290 | 25 | 160 | 125-345 |
C2 | 300 | 240 | 22 | 108-305 | ||
SC250S | C1 | 450 | 360 | 35 | 250 | 267-605 |
C2 | 400 | 320 | 29 | 225-515 | ||
SC315S | C1 | 560 | 450 | 41 | 315 | 349-1050 |
C2 | 500 | 400 | 38 | 318-892 |
SC单缸圆锥破细碎系列技术参数:
型号 | 腔型 | 给料口尺寸 (mm) | 最大进料尺寸 (mm) | 最小排料口尺寸 (mm) | 电机功率(kw) | 处理能力 (t/h) |
SC100 | F1 | 150 | 120 | 10 | 90 | 45-135 |
F2 | 90 | 70 | 10 | 43-118 | ||
F3 | 38 | 30 | 4 | 25-40 | ||
SC160 | F1 | 200 | 160 | 13 | 160 | 69-215 |
F2 | 115 | 90 | 10 | 57-184 | ||
F3 | 35 | 25 | 70-90 | |||
SC250 | F1 | 240 | 190 | 16 | 250 | 116-396 |
F2 | 140 | 110 | 13 | 97-346 | ||
F3 | 70 | 55 | 9 | 90-251 | ||
SC315 | F1 | 275 | 220 | 32 | 315 | 177-662 |
F2 | 215 | 170 | 29 | 209-643 | ||
F3 | 175 | 140 | 29 | 162-552 | ||
F4 | 85 | 70 | 19 | 175-325 | ||
SC560 | F1 | 300 | 240 | 22 | 560 | 448-1512 |
F2 | 195 | 155 | 19 | 380-1373 | ||
F3 | 90 | 70 | 13 | 357-912 | ||
SC750 | F1 | 370 | 295 | 25 | 750 | 394-2181 |
F2 | 300 | 240 | 19 | 342-2020 | ||
F3 | 230 | 185 | 16 | 267-1814 | ||
F4 | 120 | 95 | 13 | 248-1165 | ||
F5 | 85 | 70 | 10 | 185-1170 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
SC-S中碎系列单缸液压圆锥破碎机参数:
型号 | 腔型 | 最大进料尺寸 (mm) | 生产能力 (t/h) |
SC(S)100 | C1 | 250 | 85-170 |
C2 | 200 | 70-130 | |
SC(S)160 | C1 | 360 | 125-345 |
C2 | 300 | 108-305 | |
SC(S)250 | C1 | 450 | 267-605 |
C2 | 400 | 225-515 | |
SC(S)315 | C1 | 560 | 349-1050 |
C2 | 500 | 318-892 |
SC细碎系列单缸液压圆锥破碎机技术参数:
型号 | 腔型 | 最大进料尺寸 (mm) | 处理能力 (t/h) |
SC100 | F1 | 150 | 43-135 |
F2 | 90 | 43-118 | |
F3 | 50 | 36-71 | |
SC160 | F1 | 200 | 69-215 |
F2 | 115 | 57-184 | |
F3 | 75 | 63-126 | |
SC250 | F1 | 215 | 116-396 |
F2 | 140 | 97-328 | |
F3 | 70 | 95-252 | |
SC315 | F1 | 275 | 177-662 |
F2 | 175 | 162-552 | |
F3 | 85 | 195-401 | |
SC560 | F1 | 300 | 448-1512 |
F2 | 195 | 380-1373 | |
F3 | 90 | 357-915 | |
SC750 | F1 | 370 | 394-2181 |
F2 | 300 | 342-2020 | |
F3 | 230 | 267-1814 | |
F4 | 120 | 248-1165 | |
F5 | 85 | 185-1170 |
