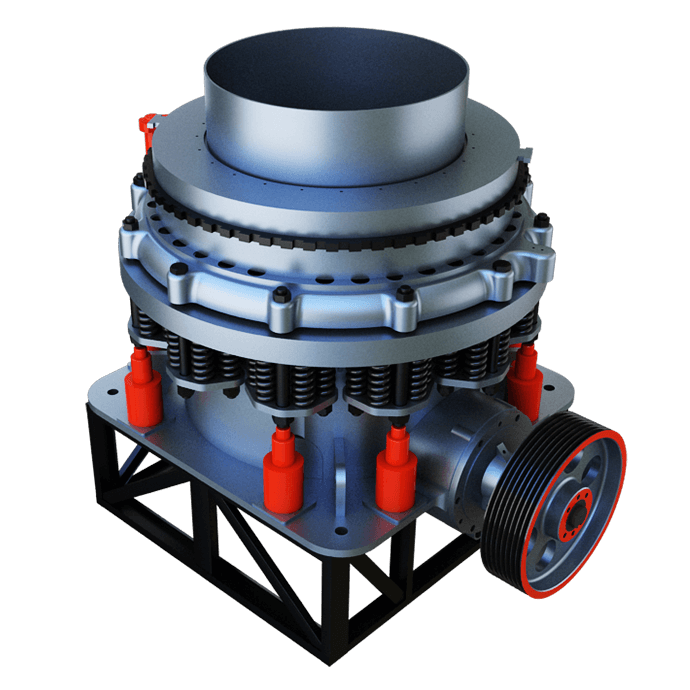

圆锥破碎机

圆锥破碎机

圆锥破碎机是一种先进的大功率、大破碎比、高生产率的液压式破碎机,适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。产品介绍

【给料尺寸】:≤300mm

【处理能力】:12-1000t/h

【应用范围】:圆锥破碎机适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎,可以破碎中等和中等硬度以上的各种矿石和岩石。

免费获取报价

7*24小时免费咨询热线
0379-673 99999

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

适用范围

圆锥破碎机适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎,根据破碎原理的不同和产品颗粒大小不同,又分为很多型号。该弹簧圆锥破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。

圆锥破物料范围
圆锥破结构图

结构组成

圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统。圆锥式破碎机(圆锥破碎机)工作时,电动机的旋转通过皮带轮或联轴器、 传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动,从而使圆锥破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧白壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。

产品图片集

  • 圆锥破
  • 圆锥破
  • 圆锥破
  • 圆锥破

突出优势


技术参数

  • 圆锥破碎机
  • 复合型圆锥破碎机(西蒙斯)
  • 单缸圆锥破碎机
  • 全液压圆锥破碎机
  • 多缸液压圆锥破碎机
规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
规格 型号 破碎锥大端直径(mm) 排料口调整范围(mm) 推荐最小排料口时开口边给料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 主电动机功率(kw) 机器本体重量(kg)
PSG 900 0910 914 (3′) 9-22 102 85 45-91 6P   75 9980
0917 13-38 175 150 59-163
0904 3-13 41 35 27-90
0906 3-16 76 65 27-100
PSG 1300 1313 1295 (4¼′) 13-31 137 115 109-181 6P   160 22460
1321 16-38 210 178 132-253
1324 19-51 241 205 172-349
1306 3-16 64 54 36-163
1308 6-16 89 76 82-163
1310 8-25 105 89 109-227
PSG 1600 1620 1676 (5½′) 16-38 209 178 181-327 6P   250 43270
1624 22-51 241 205 258-417
1626 25-64 269 228 299-635
1607 5-13 70 60 90-209
1608 6-19 89 76 136-281
1613 10-25 133 113 190-336

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型  最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100S C1 250 22 90 85-170
C2 200 19 90 70-130
SC160S C1 360 25 160 125-345
C2 300 22 160 108-305
SC250S C1 450 35 250 267-605
C2 400 29 250 225-515
SC315S C1 560 41 315 349-1050
C2 500 38 315 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型 最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100 F1 150 10 90 45-135
F2 90 10 90 43-118
F3 50 6 90 36-71
SC160 F1 200 13 160 69-215
F2 115 10 160 57-184
F3 75 8 160 63-126
SC250 F1 215 16 250 116-396
F2 140 13 250 97-328
F3 70 8 250 95-252
SC315 F1 275 16 315 177-662
F2 175 16 315 162-552
F3 85 13 315 195-401
SC560 F1 300 22 560 448-1512
F2 195 19 560 380-1373
F3 90 13 560 357-912
SC750 F1 370 25 750 394-2181
F2 300 19 750 342-2020
F3 230 16 750 267-1814
F4 120 13 750 248-1165
F5 85 10 750 185-1170
型号 腔型 破碎锥大端直径(mm) 排料口调整范围(mm) 推荐最小排料口时开边给料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 主电动机功率(kw) 机器本体重量(t)
ZDGYS 300 C1 910 13~38 175 150 81~180 6P  90 10
C2 9~22 102 85 60~180
F1 3~16 76 65 36~145
F2 3~13 41 35 36~130
ZDGYS 400 C1 1200 19~51 241 205 207~400 6P  200 20
C2 16~38 210 178 162~350
C3 13~31 137 115 126~310
F1 8~25 105 89 109~230
F2 6~16 89 76 82~230
F3 3~16 64 54 40~230
ZDGYS 500 C1 1600 25~64 269 228 280~650 6P  280 40
C2 22~51 241 205 258~450
C3 16~38 209 178 180~410
F1 10~25 133 113 162~355
F2 6~19 89 76 136~330
F3 5~13 70 60 90~300
型号 破碎机腔型 破碎锥大端直径(mm) 给料口宽度(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 主电动机功率(kw) 主机重量(t)
ZDHP200 C1 900 210 178 22~38 160~250 160 10.1
C2 155 132 18~38 145~250
C3 130 110 14~38 120~250
F1 118 100 12~25 108~210
F2 90 76 10~25 81~210
F3 70 60 8~25 72~210
ZDHP300 C1 1100 235 200 26~45 230~445 220 17.8
C2 211 180 20~45 200~445
C3 135 115 16~45 180~445
F1 124 105 14~25 160~220
F2 96 82 12~25 140~220
F3 70 60 8~25 120~220
ZDHP400 C1 1400 330 280 26~51 270~630 315 25
C2 200 170 22~51 243~630
C3 152 130 16~51 210~630
F1 135 115 12~25 162~370
F2 106 90 10~25 126~370
F3 80 68 8~25 104~370
ZDHP500 C1 1500 335 285 32~51 365~790 400 34.1
C2 229 190 25~51 328~790
C3 180 152 19~51 280~790
F1 152 130 13~25 202~450
F2 124 105 10~25 158~450
F3 88 75 8~25 122~450
ZDHP800 C1 2000 385 326 32~51 616~1100 630 69.2
C2 350 298 25~51 522~1100
C3 280 238 16~51 380~1100
F1 160 136 13~25 328~730
F2 120 102 10~25 270~730
F3 90 77 8~25 166~730
