煅烧烘干设备

烘干机

烘干机主图
  • 36-2181t/h

    生产能力

  • 90-750kw

    功率

产品介绍

PRODUCT DETAILS

烘干机主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用。

  • 生产智造

    保质保量完成生产任务

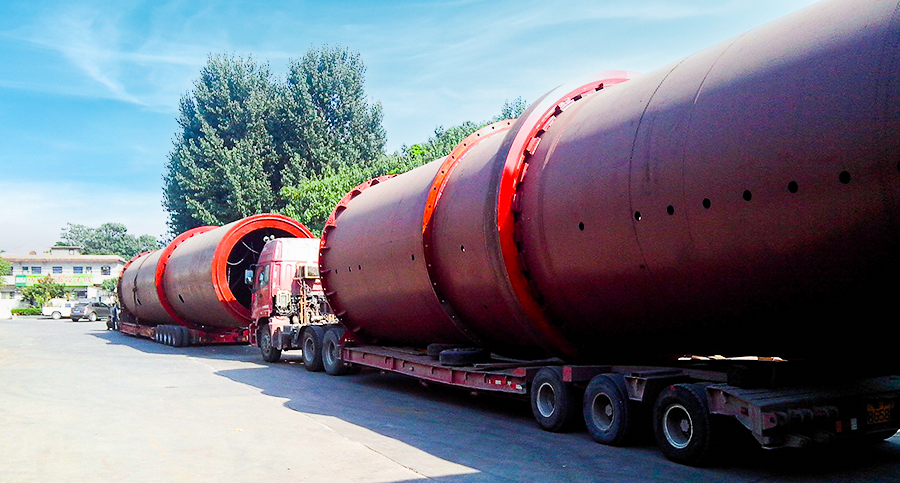

  • 快速发货

    及时交付给客户

  • 安装调试

    快速安装调试至稳定投产

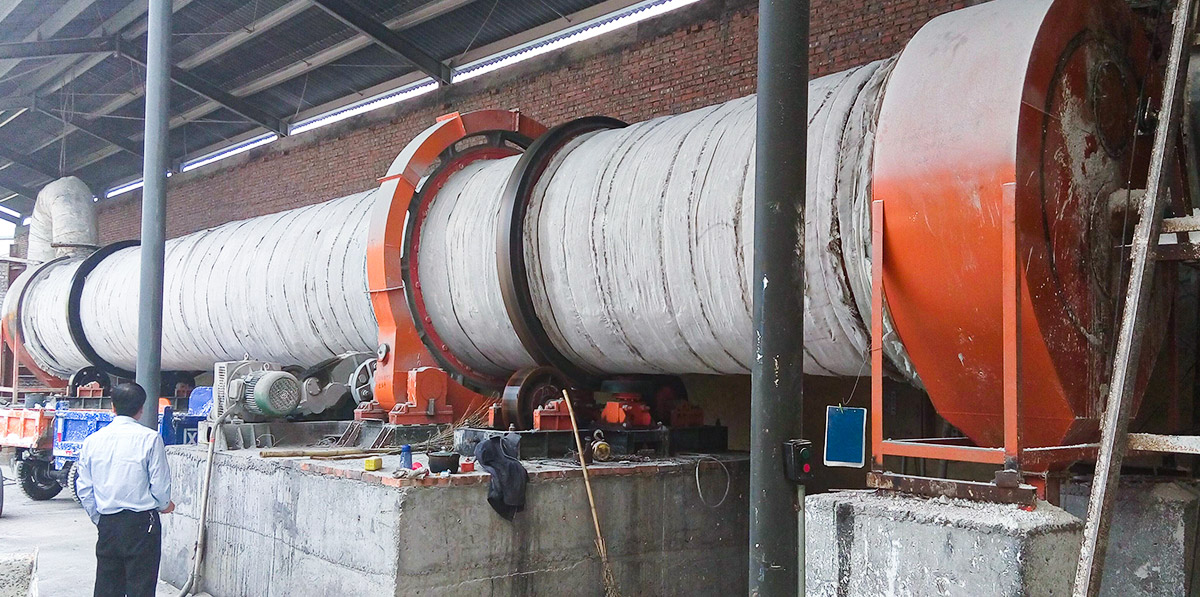

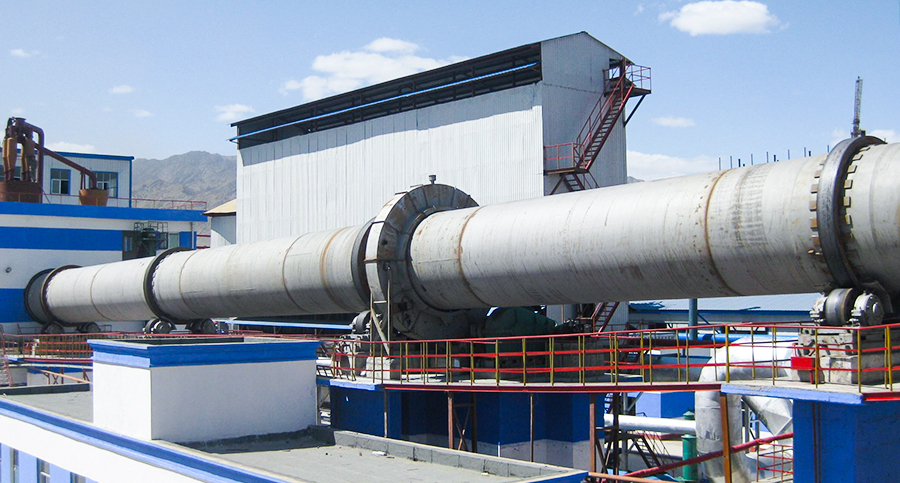

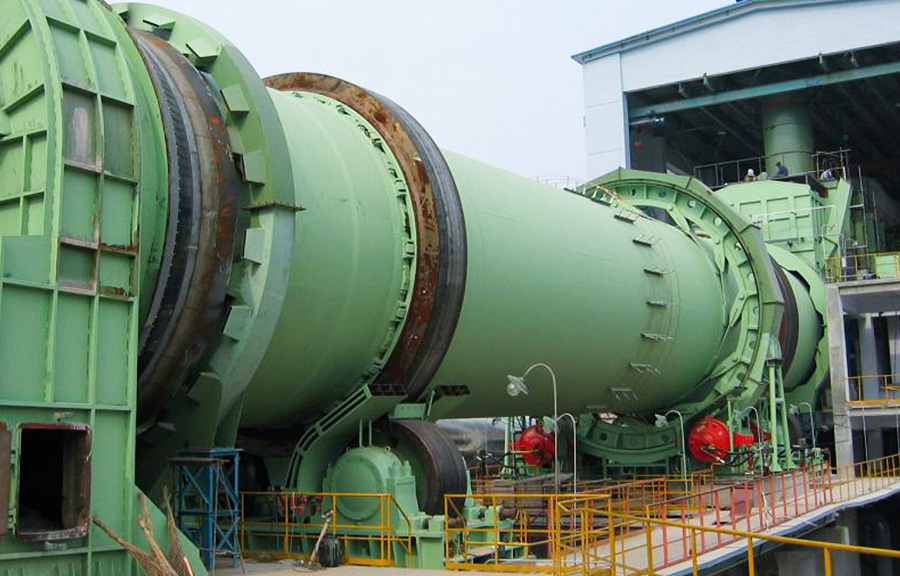

烘干机配图
烘干机配图
烘干机配图
烘干机配图

突出优势

Outstanding Advantages
  • 部件寿命长、不易磨损

    托轮结构设计合理、润滑方式多种化,使托轮不易出现磨损、断轴现象,缩短了更换周期,提高了托轮使用年限。烘干机筒体采用钢性材质,具有硬度大、韧性高等特点;并且与其它材质相比其耐磨性能要高

  • 干燥强度大,效率高

    由于气流速度高,物料在气相中分散良好,可以把物料全部表面作为干燥的有效面积,因此,干燥有限面积大大增加。同时,由于干燥时分散和搅动作用,使气化表面不断更新,因此,干燥的传热过程强度大,效率高

  • 操作简单、环保节能

    烘干机系统密封性能好,并配有完善的除尘装置,粉尘小外溢,操作环境好。选用LX型多组合式扬料板,使物料进入烘干筒内呈雨状料幕,增加了物料与热空气的接触面,避免了热空泛的发生

  • 结构先进,烘干能力强

    新型内部结构,强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分、粘性的适应性更强

工作原理

working principle

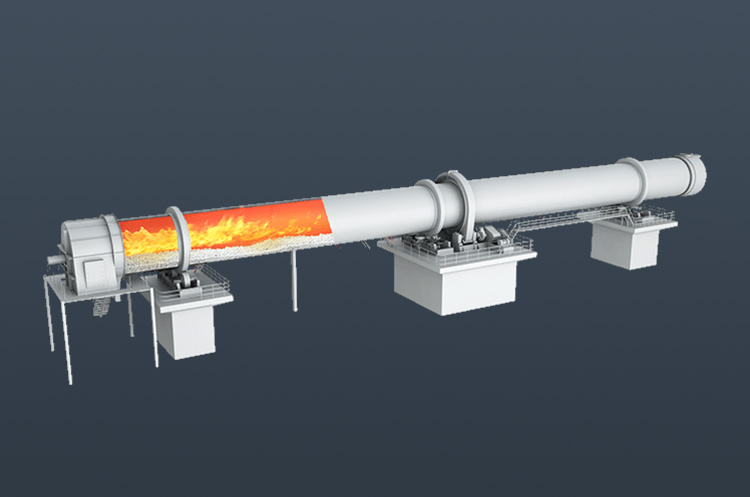

烘干机的热源来自燃烧装置,本烘干机采用顺流式加热方式。因此需要烘干的物料,从进料箱、进料溜进入筒体,即被螺旋抄板推向后。由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。

烘干机配图

技术参数

Technical parameters
  • 三筒烘干机
  • 转筒烘干机
规格(直径×长度)生产能力 (t/h)单位煤耗 (Kg/t)电机功率 (KW)
矿渣粘土粉煤灰黄沙
Φ2.0×4.410~157~105~715~2512~1416
Φ2.5×5.015~2510~159~1125~3510~1222
Φ3.0×6.030~3518~2013~2045~558~1030
Φ3.2×6.440~4523~2522~2560~708~1044
Φ3.4×7.645~5525~3525~3585~907~960
Φ3.5×8.050~6028~4028~4590~1007~960

注:产量根据不同物料,进料粒度等因素其结果将有所不同

规格(直径×长度)生产能力 (t/h)
矿渣粘土粉煤灰黄沙
Φ2.0×4.410~157~105~715~25
Φ2.5×5.015~2510~159~1125~35
Φ3.0×6.030~3518~2013~2045~55
Φ3.2×6.440~4523~2522~2560~70
Φ3.4×7.645~5525~3525~3585~90
Φ3.5×8.050~6028~4028~4590~100

注:产量根据不同物料,进料粒度等因素其结果将有所不同

规格(直径×长度)筒体容积 (m3)生产能力 (t/h)安装斜度 (%)最高进气温度 (℃)主电动机 (KW)总重量 (t)
Φ1.2×8.091.9~2.43~5700~8007.59
Φ1.2×1011.32.4~3.03~5700~8007.511
Φ1.5×1221.24.5~5.73~5700~8001518.5
Φ1.5×1424.75.3~6.63~5700~8001519.7
Φ1.5×1526.55.7~7.13~5700~8001520.5
Φ1.8×1230.56.5~8.13~5700~80018.521.5
Φ1.8×1435.67.6~9.53~5700~80018.523
Φ2.2×1245.69.7~12.23~5700~8002233.5
Φ2.2×1453.211.4~14.23~5700~8002236
Φ2.2×1660.813.0~16.23~5700~8002238
Φ2.4×1463.313.5~16.93~5700~8003745
Φ2.4×1881.417.4~21.73~5700~8003749
Φ2.4×2090.419.3~24.13~5700~8004554
Φ2.4×2299.521.2~26.53~5700~8004558
Φ2.6×24127.427.2~34.03~5700~8005573
Φ3.0×20141.330.1~37.73~5700~8007585
Φ3.0×25176.637.7~47.13~5700~8007595
Φ3.2×2520142.9~53.63~5700~80090110
Φ3.6×2828560.8~76.03~5700~800160135

注:产量根据不同物料,进料粒度等因素其结果将有所不同

规格(直径×长度)筒体容积 (m3)生产能力 (t/h)最高进气温度 (℃)
Φ1.2×8.091.9~2.4700~800
Φ1.2×1011.32.4~3.0700~800
Φ1.5×1221.24.5~5.7700~800
Φ1.5×1424.75.3~6.6700~800
Φ1.5×1526.55.7~7.1700~800
Φ1.8×1230.56.5~8.1700~800
Φ1.8×1435.67.6~9.5700~800
Φ2.2×1245.69.7~12.2700~800
Φ2.2×1453.211.4~14.2700~800
Φ2.2×1660.813.0~16.2700~800
Φ2.4×1463.313.5~16.9700~800
Φ2.4×1881.417.4~21.7700~800
Φ2.4×2090.419.3~24.1700~800
Φ2.4×2299.521.2~26.5700~800
Φ2.6×24127.427.2~34.0700~800
Φ3.0×20141.330.1~37.7700~800
Φ3.0×25176.637.7~47.1700~800
Φ3.2×2520142.9~53.6700~800
Φ3.6×2828560.8~76.0700~800

注:产量根据不同物料,进料粒度等因素其结果将有所不同
