斗式提升机-中德重工

产品介绍

PRODUCT DETAILS

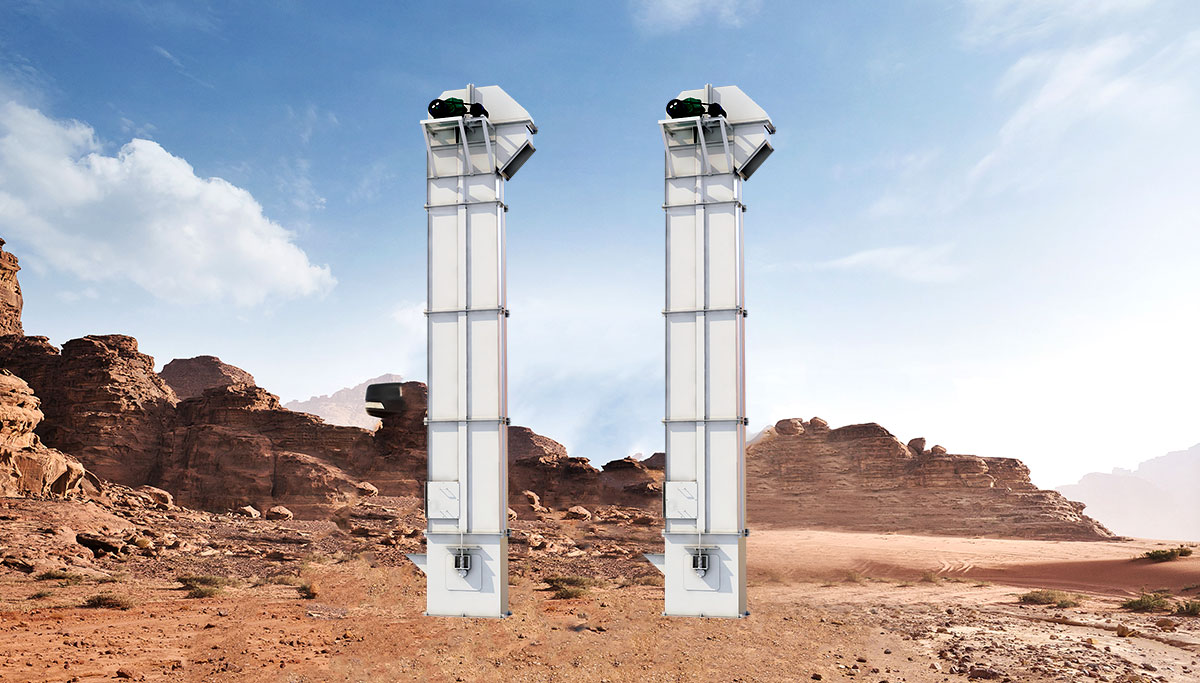

提升设备是我公司的主导产品之一，提升设备根据物料特性和使用环境的不同分为胶带斗式提升机、环链斗式提升机、板链斗式提升机和钢丝绳芯胶带斗式提升机。斗式提升机适用于垂直输送粉状，粒状及小块状的物料，它具有结构简单，运行平稳，提升高度高和使用寿命长等特点，广泛地应用于建材、化工、煤炭、电力、港口等行业的物料运输系统中。斗式提升机输送量大，提升高度高，适用于从低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送，并且根据传送量可调节传送速度，并随需选择提升高度。

突出优势

Outstanding Advantages

驱动功率小
斗式提升机采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象，因此无效功率少
提升范围广
该提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料，密封性好，环境污染少
运行可靠性好
先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升高度高。提升机运行平稳，因此可达到较高的提升高度
使用寿命长
斗式提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损

工作原理

working principle

工作时，斗式提升机料斗把需要物料从下面的储藏室中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转，将物料倒入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬，减少环境污染。

技术参数

Technical parameters

环链胶带提升机技术参数

规格	最大提升高度 (m)	输送量 (m³/h)	物料最大块 (mm)	斗距 (mm)	电机功率（kw）
TH160型	25	7-12	15-20	400	3-4
TH200型	28	8-15	20-30	500	3-5.5
TH250型	30	10-25	25-35	500	4-7.5
TH300型	30	25-35	30-40	500	5.5-11
TH315型	40	30-40	35-45	512	5.5-15
TH400型	40	45-60	40-55	512	11-22
TH500型	40	65-80	50-60	512	15-30
TH630型	40	100-120	60-65	688	18.5-37
TH800型	40	130-150	65-75	920	22-45

钢丝胶带提升机技术参数

规格	最大提升高度 (m)	输送量 (m³/h)	物料最大块 (mm)	斗容 (L)	电机功率（kw）
TDG160型	80	34	0-20	2.6	2.2-11
TDG200型	80	45	0-25	4.1	3-15
TDG250型	80	71	0-30	6.5	5.5-22
TDG315型	80	101	0-35	10	7.5-30
TDG400型	80	158	0-40	16	15-45
TDG500型	80	218	0-45	25	18.5-55
TDG630型	80	345	0-50	40	30-90
TDG800型	80	491	0-50	61	45-132

板链提升机技术参数

规格	最大提升度（m）	最大提升量（m³/h）	允许占百分比（%）					节距（ mm）	电机功率（kw）
			10	25	50	75	100
			物料最大块（mm）
NE15	40	16	65	50	40	30	25	101.66	1.5-4
NE30	59	31	90	75	58	47	40	152.4	2.2-7.5
NE50	62	60	90	75	58	47	40	152.4	3-15
NE100	58	110	130	105	80	65	55	200	7.5-30
NE150	65	170	130	105	80	65	55	200	11-37
NE200	73	220	170	135	100	85	70	250	18.5-75
NE300	61	320	170	135	100	85	70	250	22-75
NE400	47	420	205	165	125	105	90	300	45-90
NE500	58	500	240	190	145	120	100	300	45-132

环链胶带提升机技术参数

规格	最大提升高度 (m)	输送量 (m³/h)
TH160型	25	7-12
TH200型	28	8-15
TH250型	30	10-25
TH300型	30	25-35
TH315型	40	30-40
TH400型	40	45-60
TH500型	40	65-80
TH630型	40	100-120
TH800型	40	130-150

钢丝胶带提升机技术参数

规格	最大提升高度 (m)	输送量 (m³/h)
TDG160型	80	34
TDG200型	80	45
TDG250型	80	71
TDG315型	80	101
TDG400型	80	158
TDG500型	80	218
TDG630型	80	345
TDG800型	80	491
