破碎制砂设备

HX系列稀油圆振筛

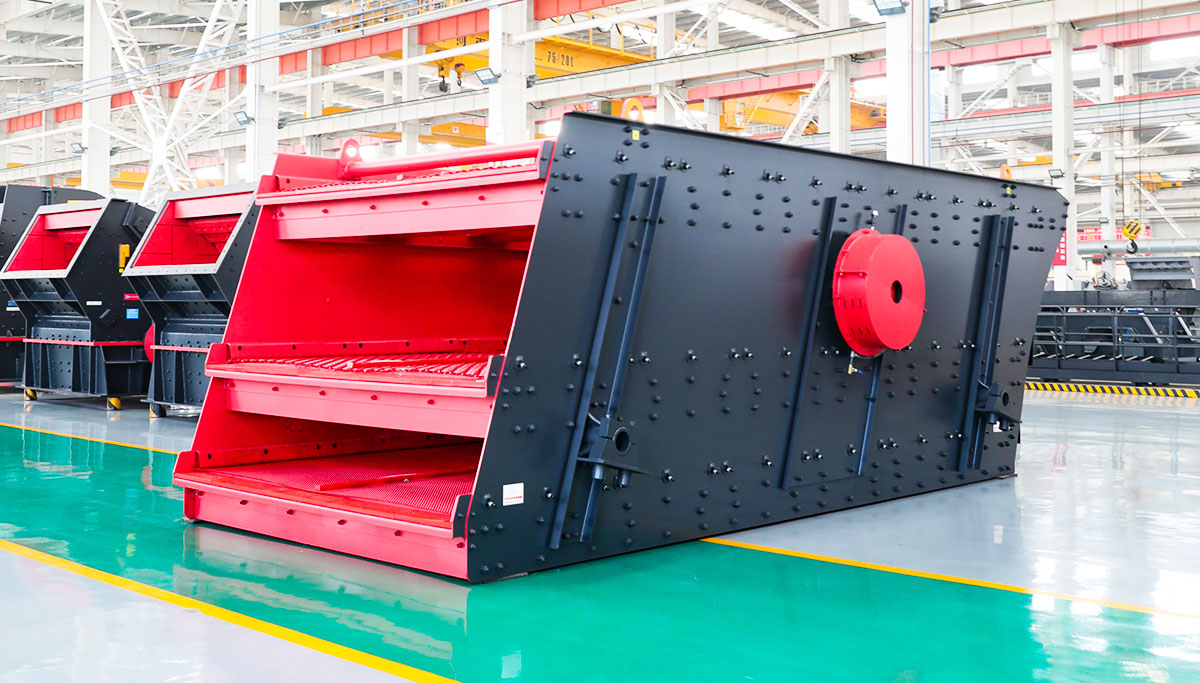

HX系列稀油圆振筛主图
  • ≤400(mm)

    进料粒度

  • 75-1300(t/h)

    生产能力

  • 18.5-74(kw)

    电机功率

产品介绍

PRODUCT DETAILS

红星集团HX系列圆振动倾斜筛分机,是红星集团在YA、YK系列振动筛基础上,综合客户现场使用情况及维护经验,针对重型工况全新推出的一款新型圆周振动筛产品。技术成熟,配件通用性强。其振动强度大、结构强度高,且维护简单,使用寿命长。适用于重型、中型和精细筛分等各种筛分作业。这种筛分机是处理初级破碎和二级破碎后产物的理想设备,也可用于流程中的检查筛分和最终的成品筛分。

  • 生产智造

    保质保量完成生产任务

  • 快速发货

    及时交付给客户

  • 安装调试

    快速安装调试至稳定投产

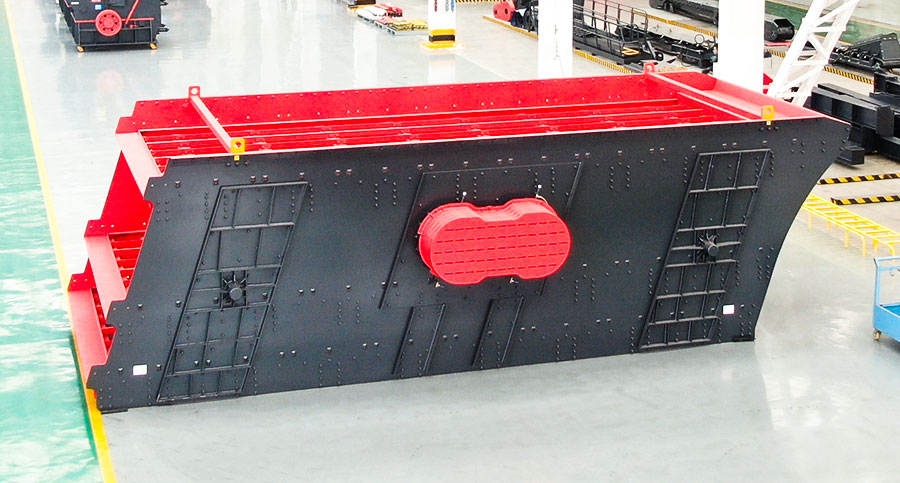

HX系列稀油圆振筛实拍图1

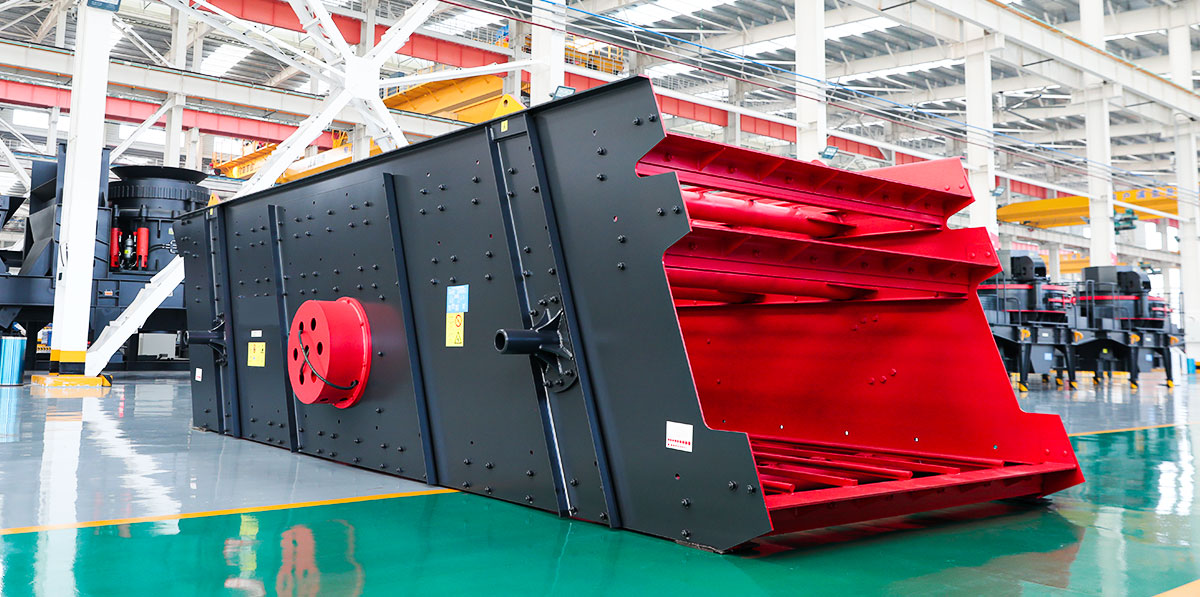

HX系列稀油圆振筛实拍图2

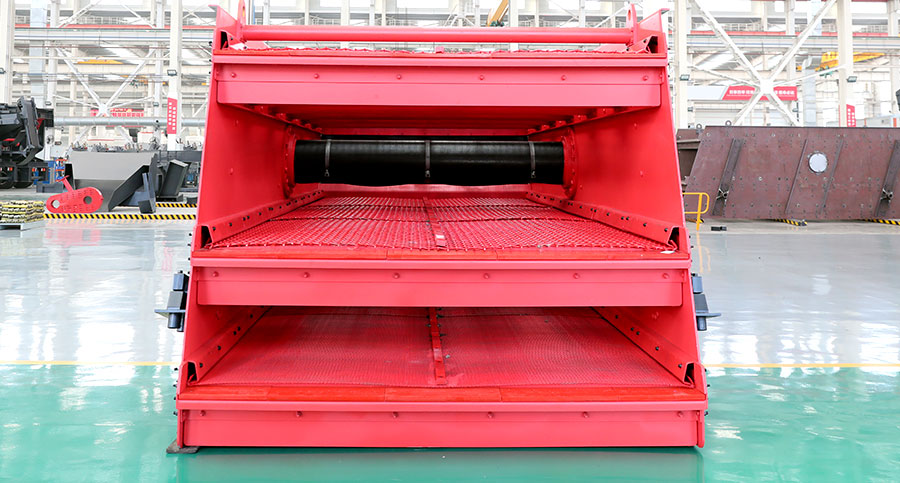

HX系列稀油圆振筛实拍图3

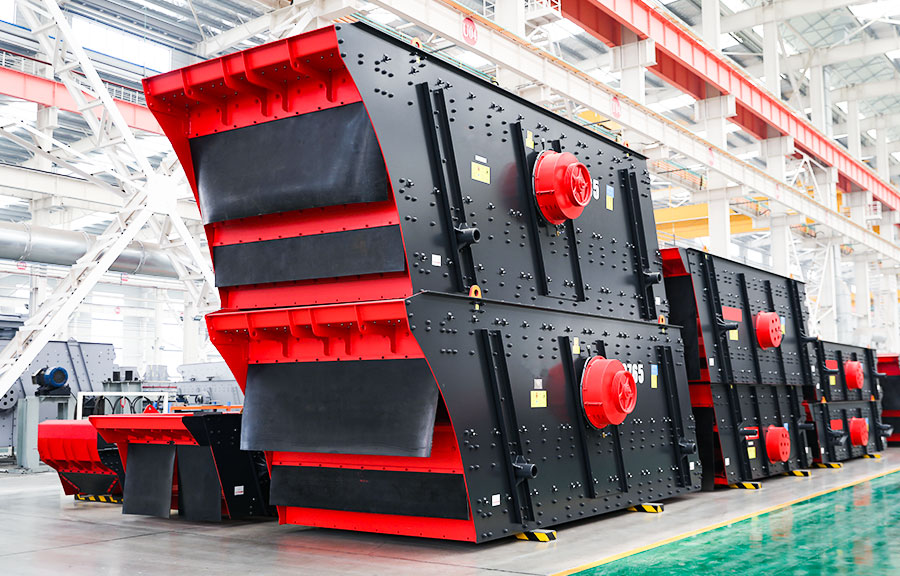

HX系列稀油圆振筛优势图

突出优势

Outstanding Advantages
  • 15°-22°筛面倾角选型区间,可更好的适应现场具体工况

  • 激振器为偏心轴+偏心块结构,传动稳定提供足够激振力

  • 稀油润滑振动器,半年更换一次润滑油,日常维护省心省力

  • 关键部位设计了耐磨保护层,磨损后快速更换,延长设备使用寿命

  • 皮带轮传动,可根据现场工况快速调整设备转速

  • 采用振动设备专用轴承,寿命更持久,为您的筛分工序保驾护航

工作原理

working principle

HX系列振动筛主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。电动机经三角皮带,带动激振器主轴回转,由于激振器上不平衡重物的离心惯性力作用,使筛箱获振动。改变激振器偏心轴,可获得不同振幅。

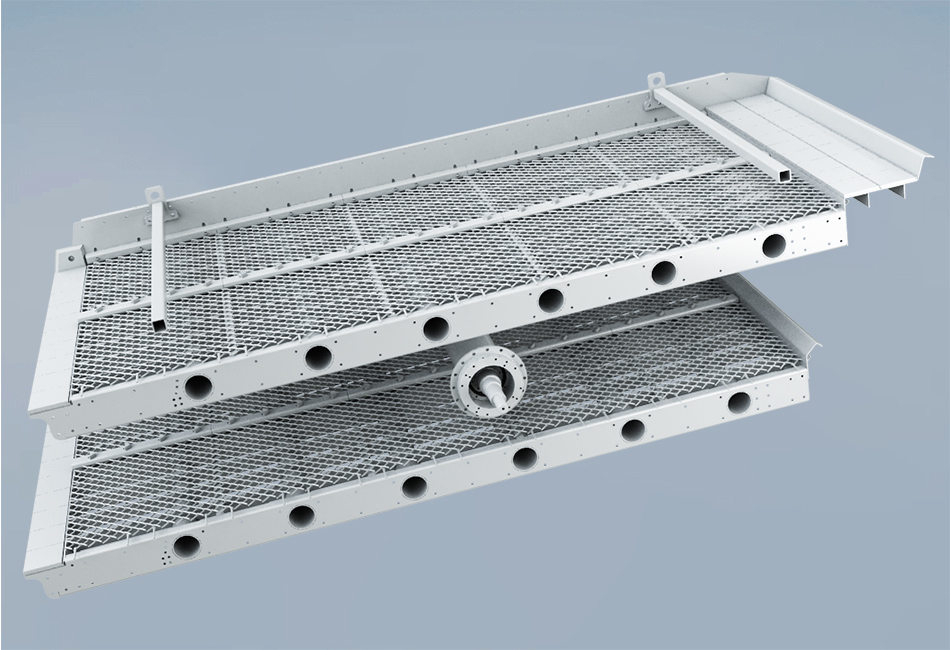

HX系列稀油圆振筛工作原理图

技术参数

Technical parameters
型号 筛网尺寸 电机功率/kw 转速 振幅 振动强度 安装倾角 分离粒度 最大入料尺寸 外形尺寸
2ZD1545 1500x4500 15 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 5380x2350x1550
3ZD1545 1500x4500 18.5 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 5575x2350x2130
4ZD1545 1500x4500 22 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 5730x2400x2620
2ZD1855 1800x4800 18.5 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 5680x2650x1570
3ZD1855 1800x4800 22 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 5900x2655x2250
4ZD1855 1800x4800 22 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 6030x2660x2640
2ZD2165 2100x6000 30 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 7160x2960x1825
3ZD2165 2100x6000 30 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 7400x2980x2505
4ZD2165 2100x6000 37 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 7450x2985x2635
2ZD2465 2400x6000 37 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 7160x3270x1825
3ZD2465 2400x6000 37 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 7400x3280x2505
4ZD2465 2400x6000 37 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 7450x3285x2635
2ZD2765 2700x6000 37 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 7180x3585x1945
3ZD2765 2700x6000 45 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 7390x3600x2585
4ZD2765 2700x6000 45 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 7480x3600x2855
2ZD3065 3000x6000 37 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 7180x3885x1945
3ZD3065 3000x6000 45 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 7390x3900x2585
4ZD3065 3000x6000 45 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 7480x3900x2855
2ZD3074 3000x7000 37 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 8190x3910x1985
3ZD3074 3000x7000 45 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 8415x3910x2675
2ZD3084 3000x8000 37 780-900RPM 7-12mm 最大3.5G 15°-22° 1-130mm 200mm 9200x3900x1985
型号 筛网尺寸 电机功率/kw 转速
2HX1545 1500x4500 15 780-900RPM
3HX1545 1500x4500 18.5 780-900RPM
4HX1545 1500x4500 22 780-900RPM
2HX1855 1800x4800 18.5 780-900RPM
3HX1855 1800x4800 22 780-900RPM
4HX1855 1800x4800 22 780-900RPM
2HX2165 2100x6000 30 780-900RPM
3HX2165 2100x6000 30 780-900RPM
4HX2165 2100x6000 37 780-900RPM
2HX2465 2400x6000 37 780-900RPM
3HX2465 2400x6000 37 780-900RPM
4HX2465 2400x6000 37 780-900RPM
2HX2765 2700x6000 37 780-900RPM
3HX2765 2700x6000 45 780-900RPM
4HX2765 2700x6000 45 780-900RPM
2HX3065 3000x6000 37 780-900RPM
3HX3065 3000x6000 45 780-900RPM
4HX3065 3000x6000 45 780-900RPM
2HX3074 3000x7000 37 780-900RPM
3HX3074 3000x7000 45 780-900RPM
2HX3084 3000x8000 37 780-900RPM

注:产量根据不同物料,进料粒度等因素其结果将有所不同
