破碎制砂设备

HD系列德版颚式破碎机

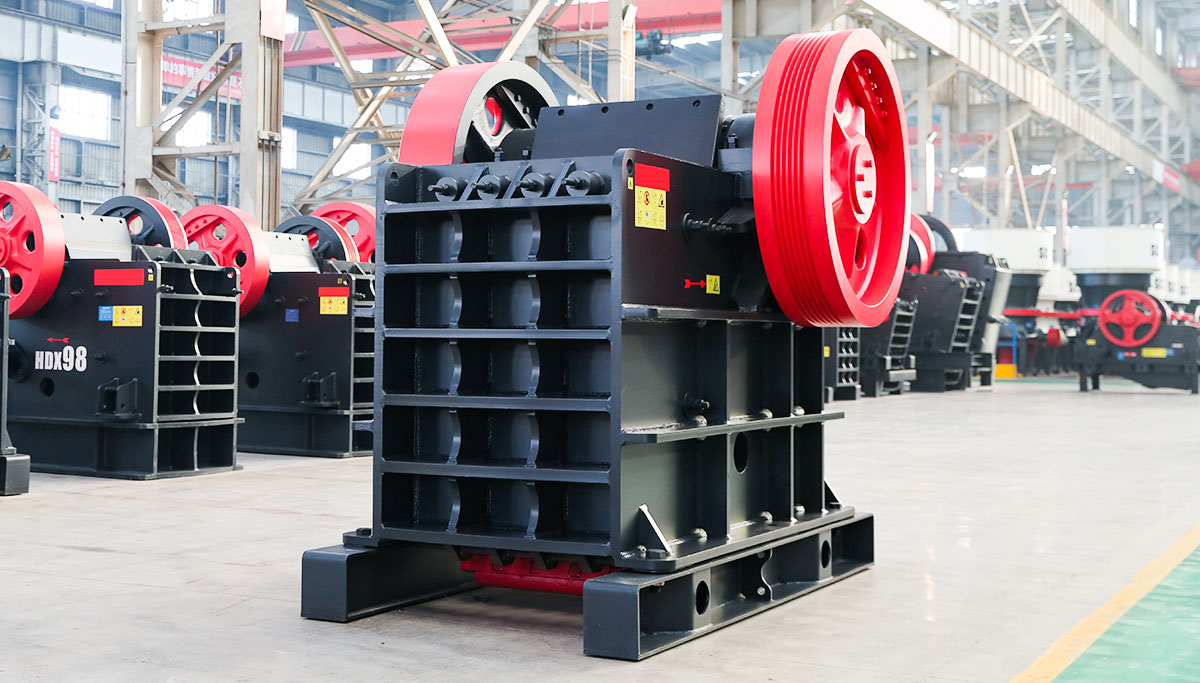

HD系列德版颚式破碎机主图
  • ≤950(mm)

    进料粒度

  • 50-910(t/h)

    生产能力

  • 6P55-8P200(kw)

    电机功率

产品介绍

PRODUCT DETAILS

在矿山和建筑破碎行业,处于生产线前端的颚式破碎机,其性能直接影响全套生产线的质量与运行情况,这使人们对颚破的产能和稳定性要求越来越高。根据市场需求,红星集团以40多年的破碎行业工程案例经验,与德国破碎机专家联合开发的HD系列高性能颚式破碎机,为矿山和碎石生产线提产增效带来新的突破。

  • 生产智造

    保质保量完成生产任务

  • 快速发货

    及时交付给客户

  • 安装调试

    快速安装调试至稳定投产

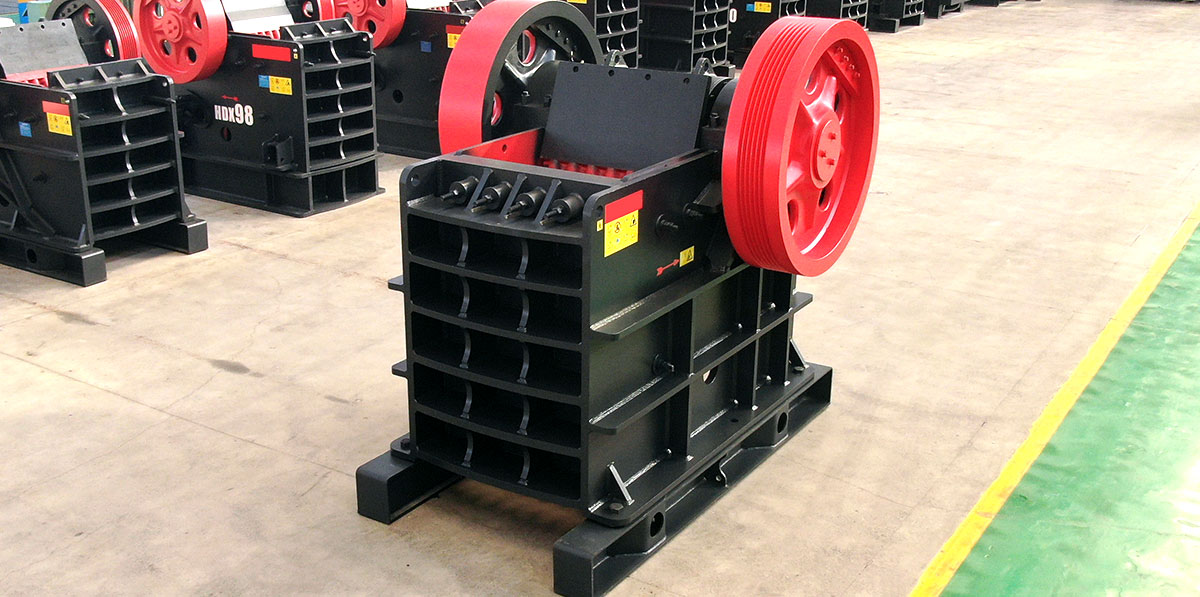

HD系列德版颚式破碎机实拍图1

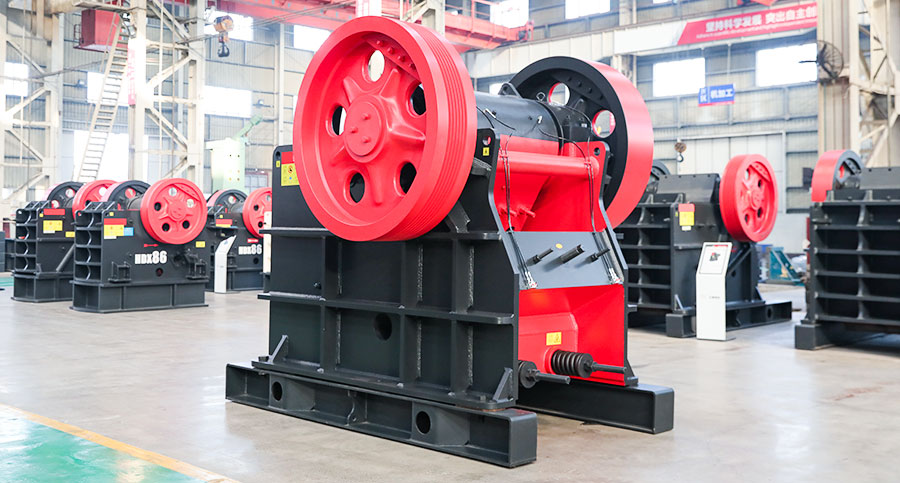

HD系列德版颚式破碎机实拍图2

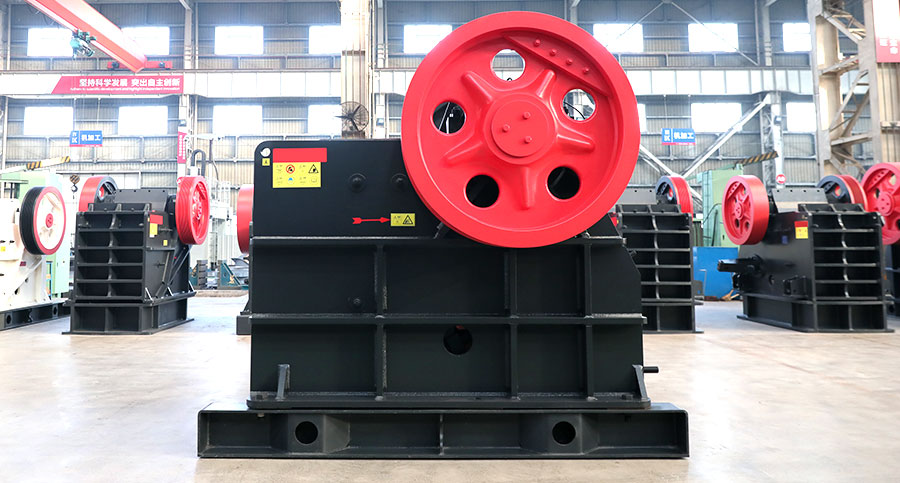

HD系列德版颚式破碎机实拍图3

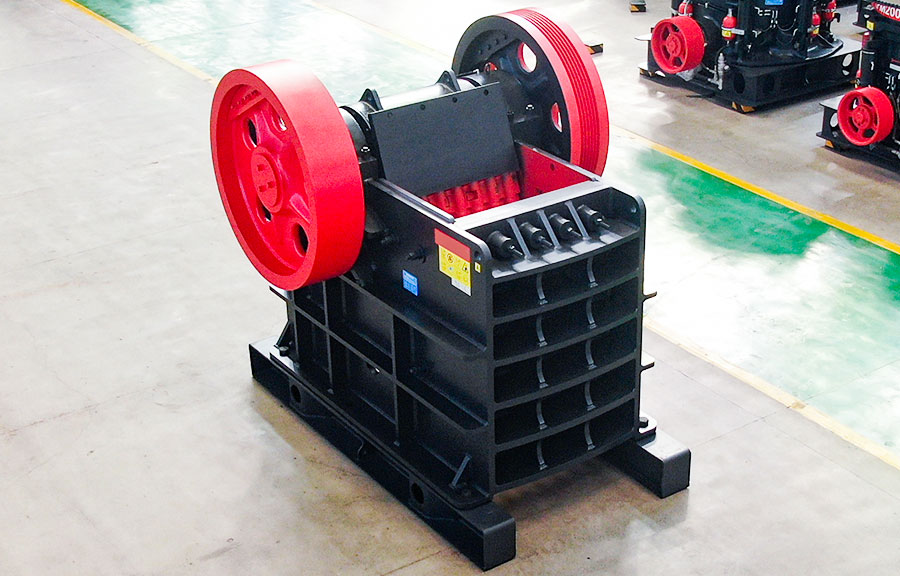

HD系列德版颚式破碎机优势图

突出优势

Outstanding Advantages
  • 破碎力大

    使用超大轴承和锻造主轴,承载破碎力更大。

  • 生产率高

    低悬挂运动机构设计,提高生产率。

  • 易于维护

    采用高耐磨齿板,维护周期更长,节约开支。

  • 故障率低

    性能可靠,进行了优化设计,故障率低。

工作原理

working principle

(1)偏心轴:偏心轴经锻打热处理,强度更高,通过能力更大;两端配备超大轴承,承载能力强,坚固耐用。 (2)飞轮:经过多次计算设计,有效平衡偏心运转产生的不平衡力;与配重紧密配合,降低振动等级,运转更加平稳可靠。 (3)机架:E型机架,合理分配加强筋,加强机器强度和稳定性,运转振动小、噪音低;边护板螺栓固定系统,方便快捷。 (4)颚板:曲线形优化,提高产能,降低磨损;锰钢合金,增加厚度,坚固耐用,上下对称,可对调二次使用。 (5)轴承座:优化结构,运转更稳定,减少因变形对轴承的伤害;特殊放置方式,有效消除破碎分力。 (6)调整装置:调整装置配备了液压缸或螺杆,排料口调节方便快捷。 (7) 润滑系统:集中润滑系统,采用通用润滑连接头,效能高快捷;迷宫密封,能有效阻止灰尘。 (8) 破碎腔型:优化设计,精确偏心距计算,合理动颚运动轨迹设计,产量提高30%-50%。

HD系列德版颚式破碎机工作原理图

技术参数

Technical parameters
型号 进料口尺寸(mm) 最大进料粒度 (mm) 出料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸
长×宽×高 (mm)
HD72(57) 460×720 425 45-100 50-120 6P   55 2100×1556×1640
HD86(69) 580×860 500 50-150 60-280 8P   75 2200×1754×1810
HD98(751) 680×980 630 75-175 110-410 8P   110 2660×1960×2175
HD110(912) 850×1100 750 100-200 170-550 6P   132 2960×2381×2556
HD125 950×1250 900 125-225 280-750 8P   160 3500×2614×2925

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 进料口尺寸
(mm)
最大进料
粒度(mm)
处理能力
(t/h)
HD72(57) 460×720 425 50-120
HD86(69) 580×860 500 60-280
HD98(751) 680×980 630 110-410
HD110(912) 850×1100 750 170-550
HD125 950×1250 900 280-750

注:产量根据不同物料,进料粒度等因素其结果将有所不同
