磨粉设备

高压微粉机

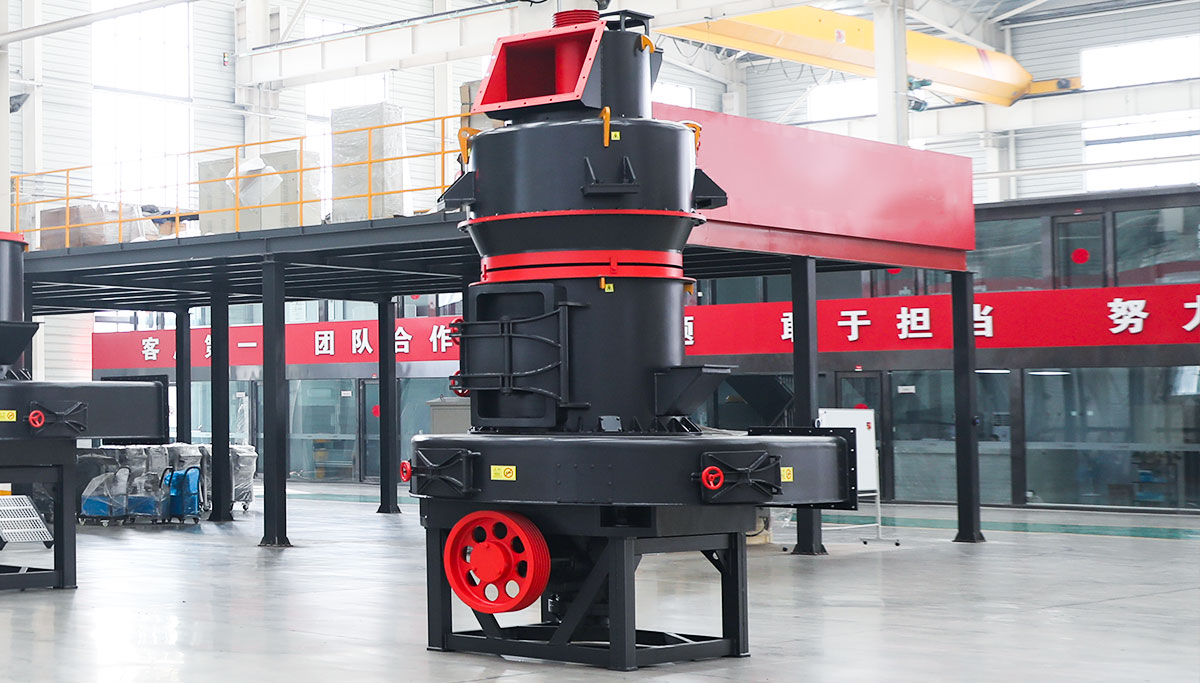

高压微粉机主图
  • ≤25(mm)

    进料粒度

  • 0.2-12(t)

    班产量

  • 200-500(目)

    成品细度

产品介绍

PRODUCT DETAILS

高压微粉磨主要由主机,鼓风机,超细度分析机,成品旋风积粉器,布袋除尘器及连接风管管道等组成,根据用户需要可以配备提升机、储料仓、电控柜、给粉机、破碎机等辅助设备。在微粉磨研磨室内,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联结,压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬臂外端上,以横担轴为支撑点,靠弹簧压力使磨辊紧紧压在磨环内圆表面上,当电机通过传动装置转动时,装在铲刀架上的铲刀与磨辊同步转动,磨辊在磨环内圆表面上滚动的同时绕自身转动,分析机通过电机传动装置带动分析机叶轮旋转,其分析机的速度调整决定出粉细度。

  • 生产智造

    保质保量完成生产任务

  • 快速发货

    及时交付给客户

  • 安装调试

    快速安装调试至稳定投产

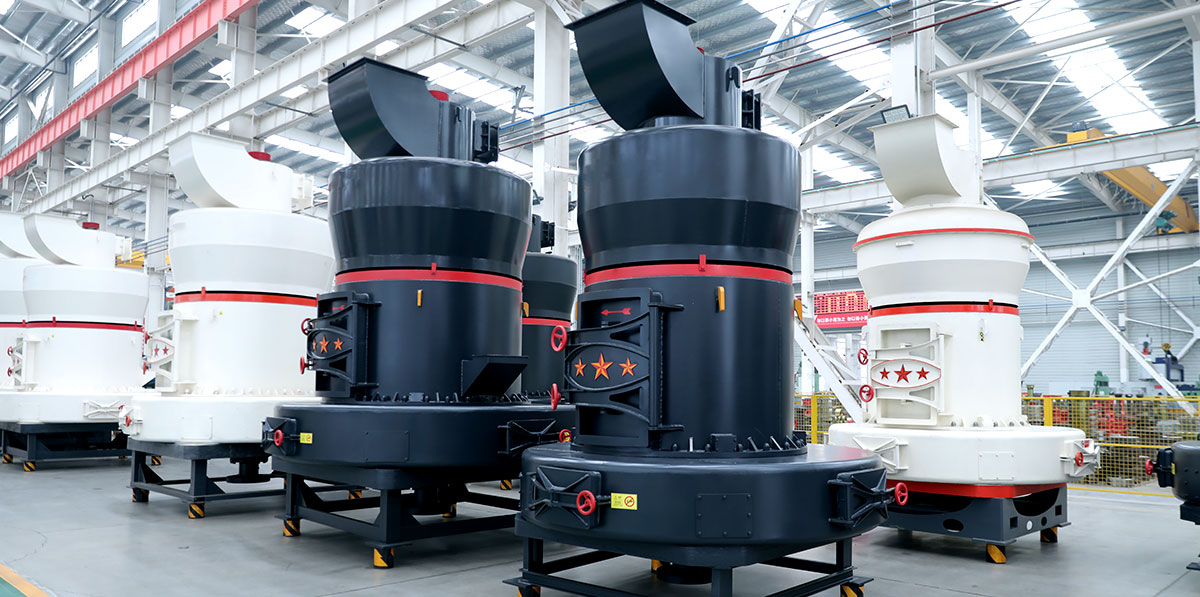

高压微粉机实拍图1

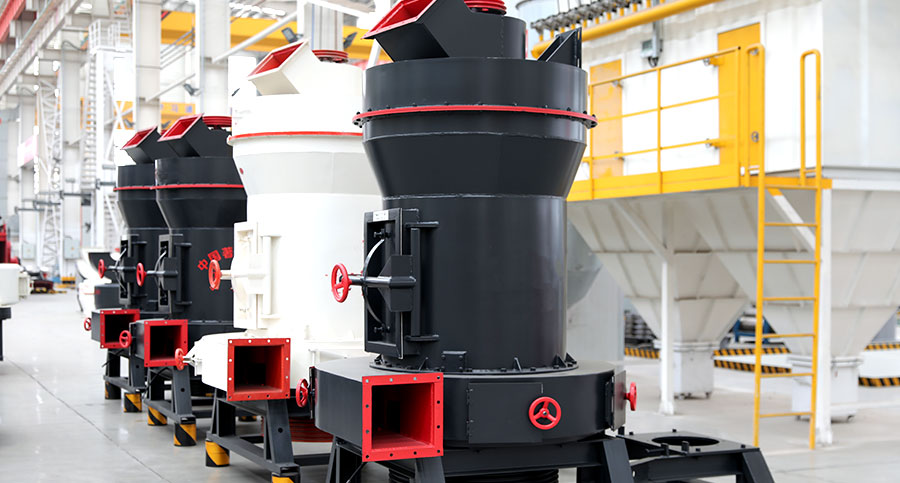

高压微粉机实拍图2
高压微粉机实拍图3

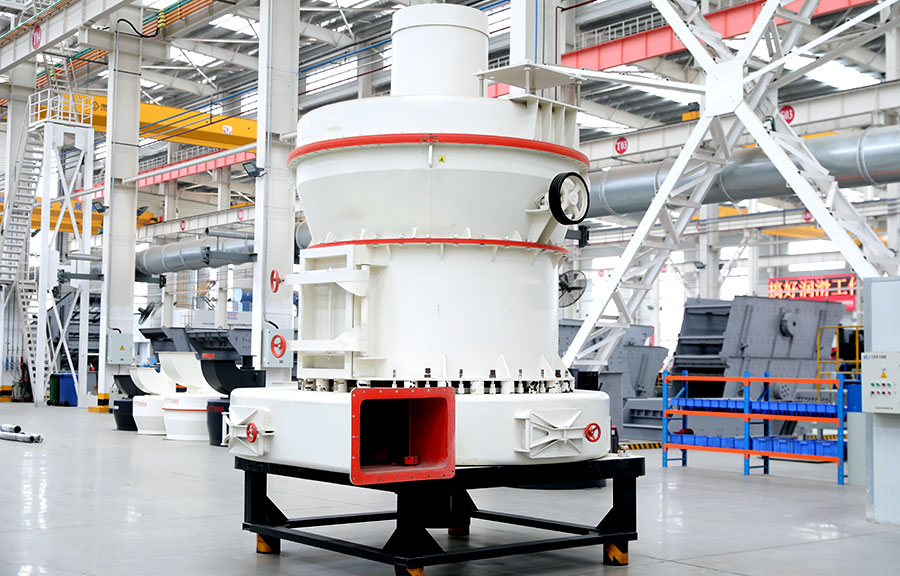

高压微粉机优势图

突出优势

Outstanding Advantages
  • 投资不多,收益高

    在产量和细度相同的情况下,高压微粉磨价格仅为气流磨的八分之一,适用范围也更大

  • 能耗低

    在产量和细度相同的情况下,系统能耗仅为气流磨的三分之一

  • 碾压力强

    高压微粉磨与其它同类磨机相比,磨辊对物料的碾压力在高压弹簧的作用下提高800-1200Kg

  • 进料粒度大,出料粒度细

    进料粒度大,出料一次性平均粒径可达到6.5um的超细粉

工作原理

working principle

在高压微粉磨粉机研磨室内,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联结,压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬臂外端上,以横担轴为支撑点,靠弹簧压力使磨辊紧紧压在磨环内圆表面上,当电机通过传动装置转动时,装在铲刀架上的铲刀与磨辊同步转动,磨辊在磨环内圆表面上滚动的同时绕自身转动,分析机通过电机传动装置带动分析机叶轮旋转,其分析机的旋转速度决定了出粉细度。

技术参数

Technical parameters
    参数 型号微粉93微粉92微粉87微粉76微粉66
进料粒度(mm)≤25≤25≤20≤20≤15
成品粒度(mm)0.125-0.0100.125-0.0330.125-0.0100.125-0.0330.125-0.010
不同物料细度班产量(t)0.8-120.6-100.4-80.3-60.2-4
中心轴转速(r/min)140148160170180
磨环直径(mm)1006973907.5850725
磨辊直径(mm)300300270250210
磨辊高度(mm)160160150150150
主机电机(kw)Y225M-8-30Y225M-8-22Y225M-8-22Y225S-8-18.5Y225M-8-15
风机电机Y180M-2-22Y180L-4-22Y160L-4-18.5Y160L-4-15Y160L-4-11
分析器电机YCT180M-4A-4YCT180M-4A-4YCT180M-4A-4YCT160-4B-3YCT160-4B-3
  参数
型号
进料粒度
(mm)
成品粒度
(mm)
微粉93≤250.125-0.010
微粉92≤250.125-0.033
微粉87≤200.125-0.010
微粉76≤200.125-0.033
微粉66≤150.125-0.010
