格子型球磨机

【进料粒度】:≤25mm

【出料粒度】:0.074-0.89mm

【应用范围】:广泛用于选矿、建材、化工行业、矿石行业、黑与有色金属选矿以及玻璃陶瓷等生产行业。

【产品介绍】:格子型球磨机是物料被破碎之后,再进行粉碎的关键设备。用于细磨的效果比粗磨要好,当细磨时,一般给矿粒度不得大于65mm,最适合的给矿粒度是在6mm以下。广泛的被用于金属和非金属矿山,建材等工业部门粉墨各种矿石和掩饰的作业中。

7×24小时免费咨询:0379-673 99999

设备简介

格子型球磨机是物料被破碎之后,再进行粉碎的关键设备。属于球磨机的一种,因排矿方式不同而得名。格子型球磨机在排料端安设有格子板,由若干块扇形孔板组成,其上的箅孔宽度为7mm—20mm,矿石通过箅孔进入格子板与端盖之间的空间内,然后由举板将物料向上提升,物料延着举板滑落,再经过锥形块而向右至中空轴颈排出机外。

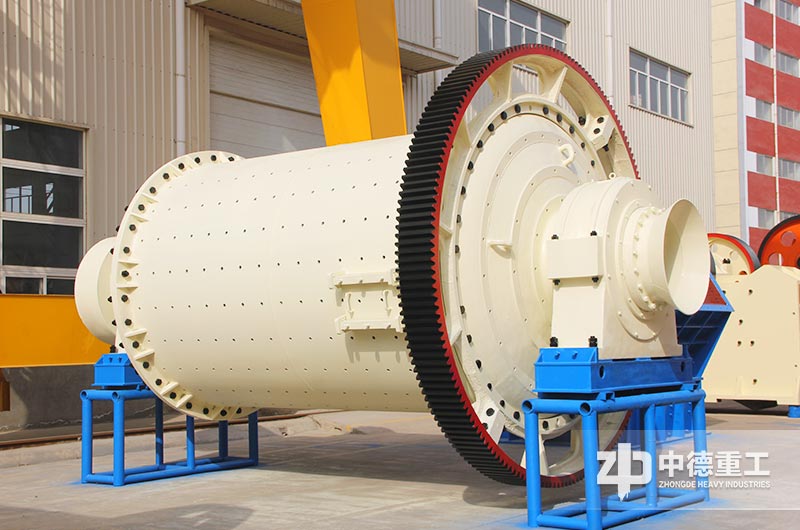

格子型球磨机

适用范围

广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。格子型球磨机用于细磨的效果比粗磨要好,当细磨时,一般给矿粒度不得大于65mm,最适合的给矿粒度是在6mm以下。球磨机广泛的被用于金属和非金属矿山,建材等工业部门粉墨各种矿石和掩饰的作业中。

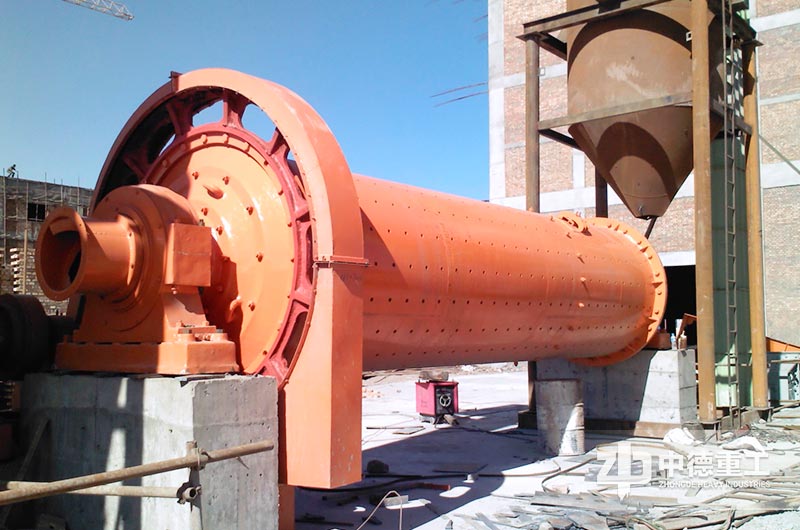

格子型球磨机

结构组成

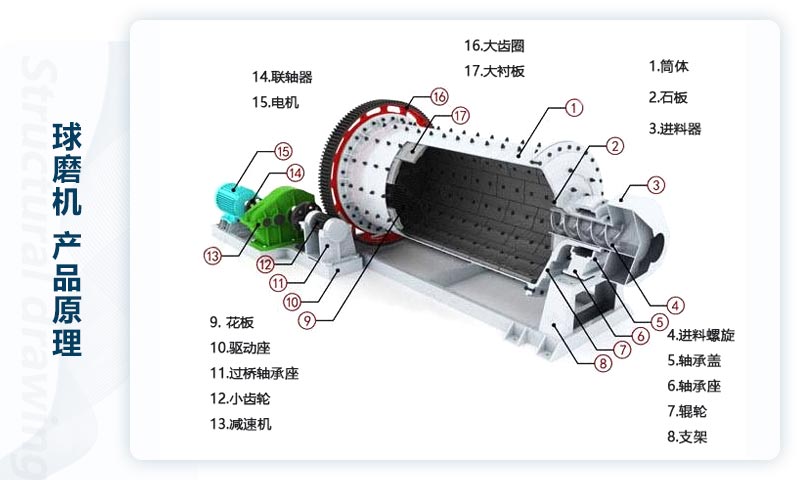

格子型球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成;用来粉磨各种矿石及其他物料,被广泛地应用于选矿、建筑及化工工业等国民经济各部门。

性能特点

运转平稳,工作可靠
中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。
润滑良好、运转可靠
变位齿轮可降低啮合的滑动速度和减小滑动比,从而提高齿轮的耐磨损和抗胶合的性能,还可改善齿轮传动的流体动力性能和润滑状态,提高了球磨机运转的可靠性。
节能减耗、磨损少
采用稀油润滑代替脂润滑,防止因缺油而润滑不良,使轴承等各部件的磨擦系数降到最低,大大降低了部件的损耗率。
硬度、产量
根据物料及排矿方式,可选择干式球磨机和湿式格子型球磨机。

工作原理

本机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

技术参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 ≤20 0.075-0.89 0.65-2 18.5 5.5
Ф900×3000 36 2.7 ≤20 0.075-0.89 1.1-3.5 22 6.7
Ф1200×2400 36 3 ≤25 0.075-0.6 1.5-4.8 30 12
Ф1200×3000 36 3.5 ≤25 0.074-0.4 1.6-5 37 12.8
Ф1200×4500 32.4 5 ≤25 0.074-0.4 1.6-5.8 55 13.8
Ф1500×3000 29.7 7.5 ≤25 0.074-0.4 2-5 75 16.8
Ф1500×4500 27 11 ≤25 0.074-0.4 3-6 110 21
Ф1500×5700 28 12 ≤25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 ≤25 0.074-0.4 4-10 130 29
Ф1830×4500 25.4 15 ≤25 0.074-0.4 4.5-12 155 35.5
Ф1830×6400 24.1 21 ≤25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 ≤25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 ≤25 0.074-0.4 6.5-36 155 34.8
Ф2100×4500 23.7 24 ≤25 0.074-0.4 8-43 245 38
Ф2100×7000 23.7 26 ≤25 0.074-0.4 8-48 280 56.6
Ф2200×4500 21.5 27 ≤25 0.074-0.4 9-45 280 51.8
Ф2200×6500 21.7 35 ≤25 0.074-0.4 14-26 380 60
Ф2200×7000 21.7 35 ≤25 0.074-0.4 15-28 380 62
Ф2200×7500 21.7 35 ≤25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 ≤25 0.074-0.4 7-50 245 54
Ф2400×4500 21 30 ≤25 0.074-0.4 8.5-60 320 65
Ф2700×4000 20.7 40 ≤25 0.074-0.4 12-80 380 94
Ф2700×4500 20.7 48 ≤25 0.074-0.4 12-90 480 102
Ф3200×4500 18 65 ≤25 0.074-0.4 按工艺条件定 800 137
Ф3600×4500 17 90 ≤25 0.074-0.4 按工艺条件定 850 158
Ф3600×6000 17 110 ≤25 0.074-0.4 按工艺条件定 1250 175
Ф3600×8500 18 131 ≤25 0.074-0.4 45.8-256 1800 252
Ф4000×5000 16.9 121 ≤25 0.074-0.4 45-208 1500 203
Ф4000×6000 16.9 146 ≤25 0.074-0.4 65-248 1600 218
Ф4000×6700 16.9 149 ≤25 0.074-0.4 45-252 1800 238
Ф4500×6400 15.6 172 ≤25 0.074-0.4 54-306 2000 280
Ф5030×6400 14.4 216 ≤25 0.074-0.4 68-386 2500 320
Ф5030×8300 14.4 266 ≤25 0.074-0.4 88-500 3300 403
Ф5500×8500 13.8 338 ≤25 0.074-0.4 108-615 4500 525
